띠장·버팀대가 휘었다는 신호 — 흙막이가 보내는 경고를 읽는 법

공사 현장 옆을 지나다 흙막이 벽을 받치고 있는 가로 보(띠장)가 살짝 휘어 있는 걸 본 적이 있으신가요. 아니면 벽면 사이로 흙이 조금씩 새어 나오는 자리, 도로 포장에 생긴 가느다란 금 같은 것들 말입니다. 이런 것들은 대개 그냥 생기지 않습니다. 흙막이는 어느 날 갑자기 무너지는 것이 아니라, 무너지기 전에 여러 번 신호를 보냅니다. 이 글에서는 그 신호가 무엇이고, 봤을 때 무엇을 해야 하는지 정리해 보겠습니다.

⚡ 30초 요약

· 흙막이는 갑자기 무너지지 않습니다. 대개 변형이 먼저 옵니다

· 눈으로 보이는 신호는 휨 · 새는 흙 · 벌어진 이음 · 지면 균열 네 가지입니다

· 계측기는 사람 눈이 못 보는 속도와 깊이를 대신 봅니다

· 중요한 것은 숫자 하나가 아니라 «늘어나는 추세»입니다

1. 흙막이는 갑자기 무너지지 않습니다

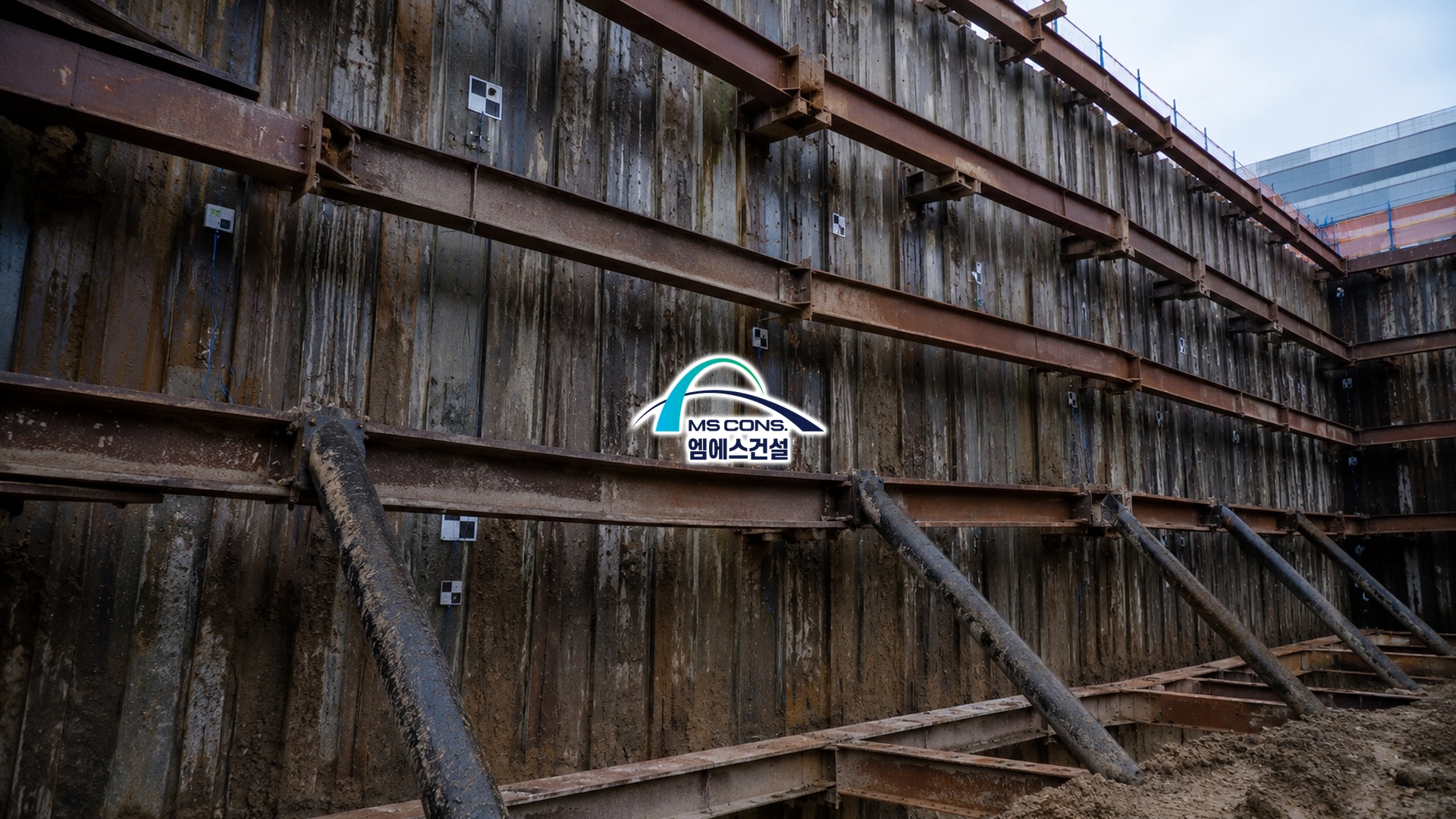

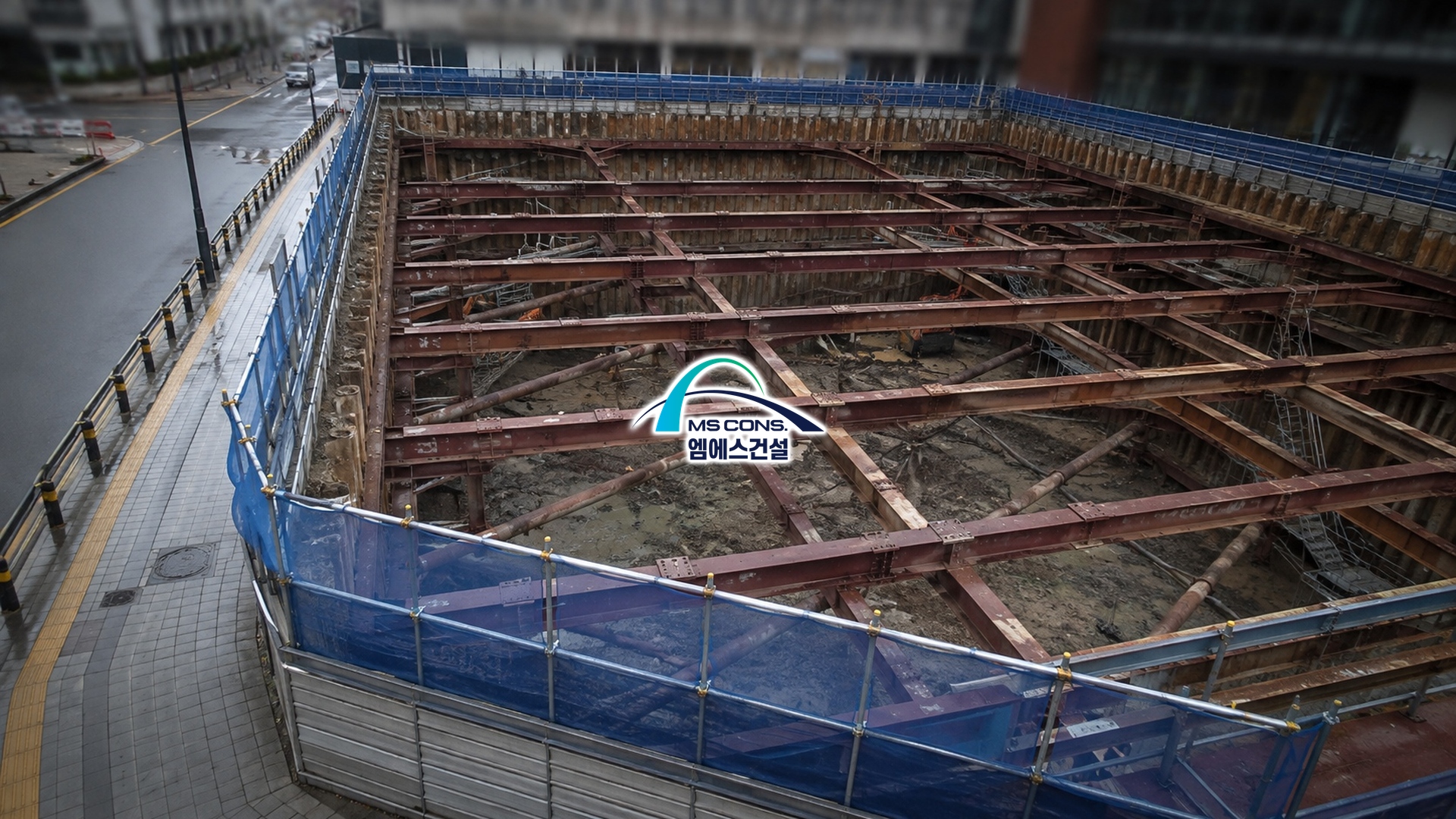

땅을 깊게 파면 옆의 흙이 안으로 밀려 들어오려고 합니다. 그 힘을 막는 것이 흙막이 벽이고, 벽이 혼자 버티지 못하니 가로로 띠장을 대고 그것을 버팀대나 앵커로 지지합니다. 벽 · 띠장 · 지지, 이 세 가지가 한 몸으로 움직입니다.

여기서 중요한 사실이 하나 있습니다. 흙이 미는 힘은 갑자기 커지지 않습니다. 비가 와서 흙이 무거워지거나, 굴착이 한 단 더 내려가거나, 옆에 자재를 잔뜩 쌓아 두거나 — 원인은 대개 서서히 쌓입니다. 그래서 구조물도 서서히 반응합니다. 먼저 조금 휘고, 더 휘고, 그다음에 버티지 못합니다.

★ 그래서 사고 조사를 하면 거의 항상 같은 문장이 나옵니다. 「그러고 보니 며칠 전부터 이상했다」 — 신호는 있었는데 읽지 않았거나, 읽고도 넘어간 것입니다.

2. 눈으로 보이는 신호 — 무엇을 봐야 하나

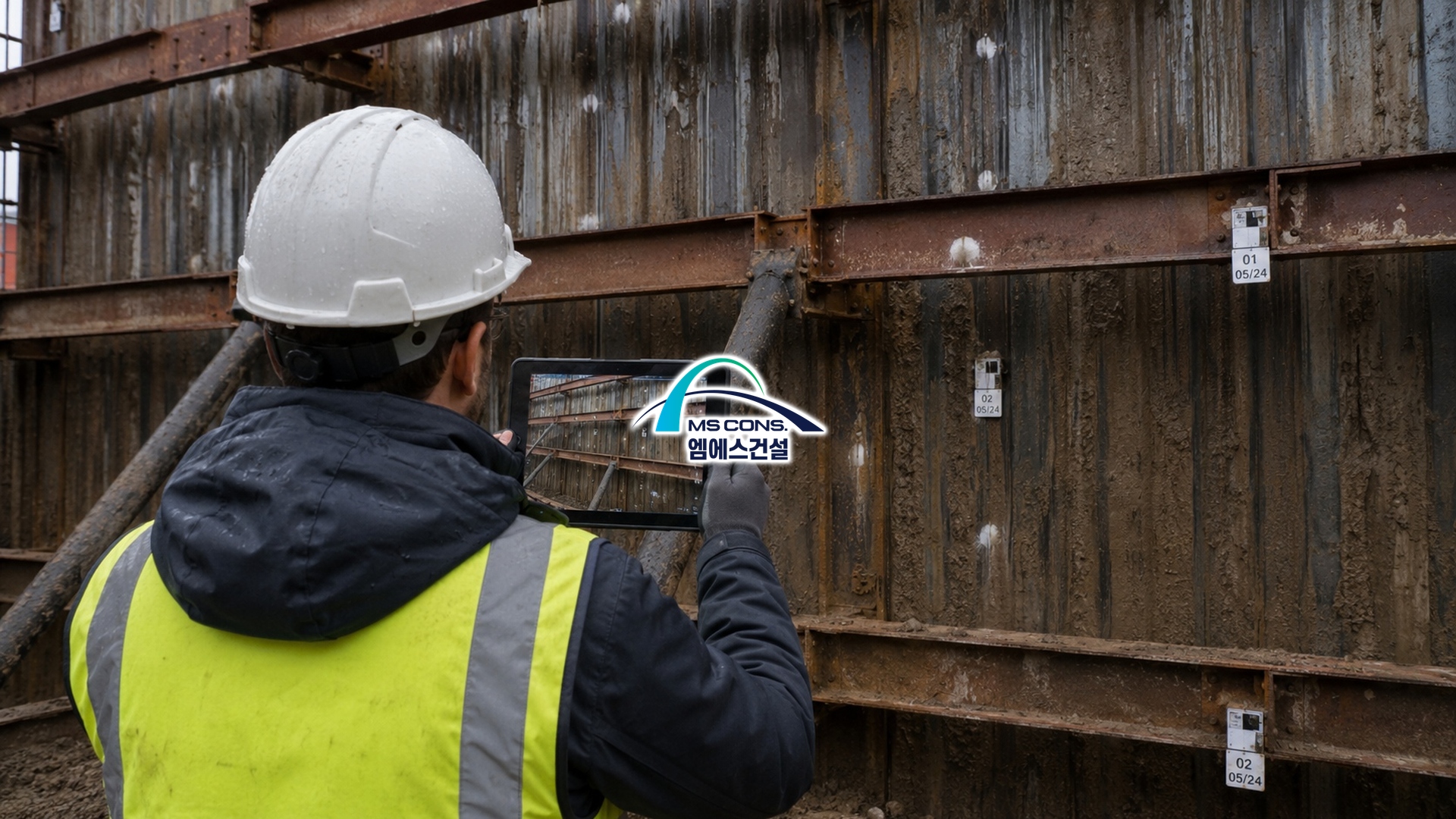

계측기가 없어도 알아챌 수 있는 것들이 있습니다. 오히려 매일 현장을 도는 사람이 가장 먼저 발견하는 경우가 많습니다. 크게 네 가지를 봅니다.

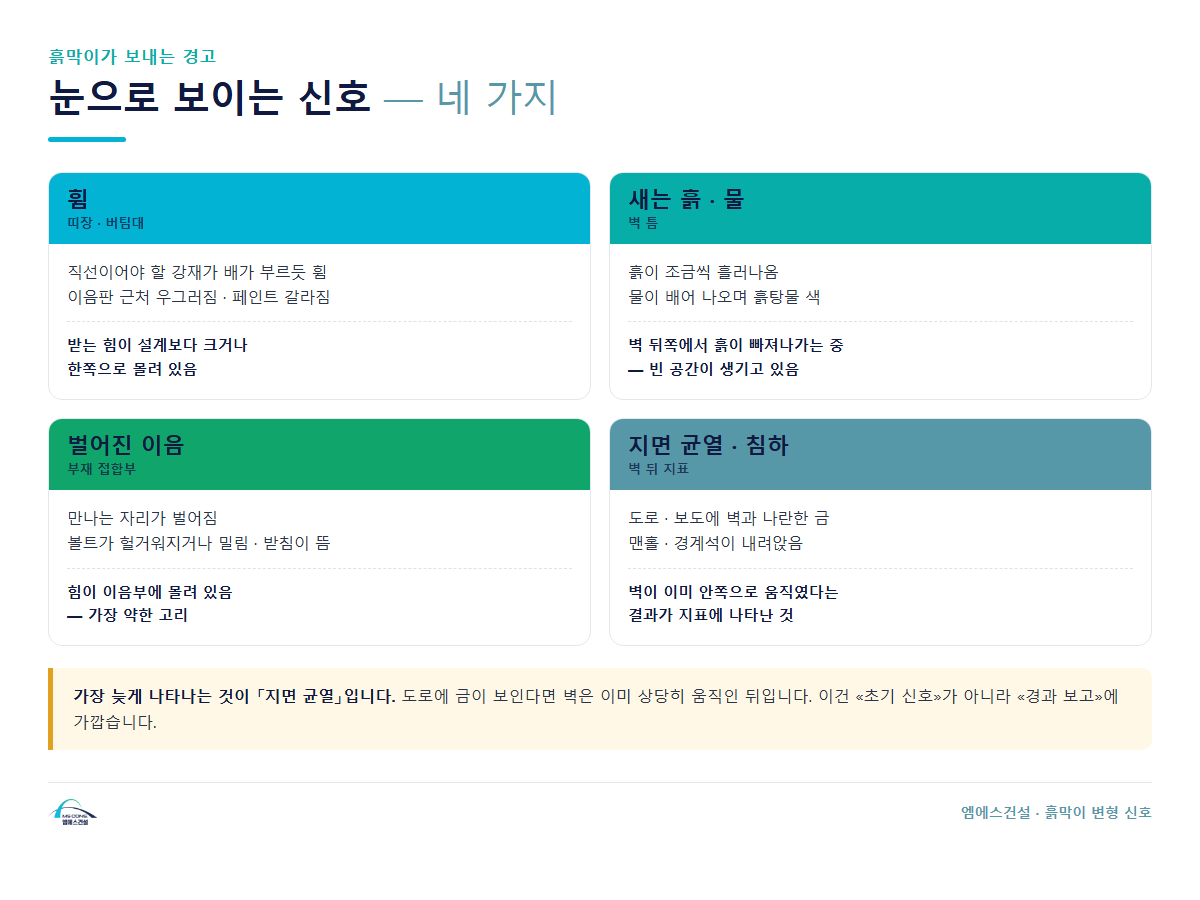

신호	이렇게 보입니다	무엇을 뜻하나
휨 띠장 · 버팀대	직선이어야 할 강재가 배가 부르듯 휘어 있음 · 이음판 근처가 우그러짐 · 페인트가 갈라짐	받는 힘이 설계보다 크거나 한쪽으로 몰려 있음
새는 흙 · 물	벽 틈으로 흙이 조금씩 흘러나옴 · 물이 배어 나오며 흙탕물 색을 띰	벽 뒤쪽에서 흙이 빠져나가고 있음 — 빈 공간이 생기는 중
벌어진 이음	부재가 만나는 자리가 벌어짐 · 볼트가 헐거워지거나 밀림 · 받침이 뜸	힘이 이음부에 몰려 있음 — 가장 약한 고리
지면 균열 · 침하	벽 뒤 도로 · 보도에 벽과 나란한 금이 감 · 맨홀이나 경계석이 내려앉음	벽이 이미 안쪽으로 움직였다는 결과가 지표에 나타난 것

⚠ 네 가지 중 가장 늦게 나타나는 것이 「지면 균열」입니다. 도로에 금이 보인다면 벽은 이미 상당히 움직인 뒤입니다. 이건 «초기 신호»가 아니라 «경과 보고»에 가깝습니다.

3. 신호는 왜 자꾸 놓치게 될까

앞의 네 가지는 사실 어려운 관찰이 아닙니다. 그런데도 놓칩니다. 이유는 대개 기술이 아니라 사람 쪽에 있습니다.

① 매일 보면 변화가 안 보입니다
천천히 휘는 것은 매일 보는 사람이 오히려 못 알아챕니다. 같은 자리에서 같은 각도로 찍은 사진 두 장을 나란히 놓는 편이 기억보다 정확합니다.

② 「어제도 그랬다」로 넘어갑니다
어제도 흙이 조금 샜고 오늘도 조금 샙니다. 어제와 같으니 괜찮아 보이지만, «계속 새고 있다»는 것 자체가 진행형입니다.

③ 교대하면서 끊깁니다
발견한 사람과 판단하는 사람이 다르면 «조금 이상하던데요»가 중간에서 사라집니다. 말이 아니라 기록으로 넘겨야 남습니다.

④ 「곧 보강할 거니까」
가장 흔하면서 가장 위험한 생각입니다. 보강 예정일까지 남은 며칠이 정확히 가장 취약한 기간입니다.

★ 네 가지 모두 «한 사람의 기억»에 기대는 순간 생깁니다. 사진 · 날짜 · 기록 — 이 셋이 있으면 대부분 막힙니다.

4. 띠장과 버팀대가 휘는 이유

휨은 «부재가 약해서» 생기는 것만은 아닙니다. 현장에서 실제로 자주 보이는 원인은 힘이 예상과 다르게 걸린 경우입니다.

① 굴착이 계획보다 앞서 나갔을 때
지지를 걸기 전에 한 단을 더 파면 그 구간 벽은 잠깐 혼자 버팁니다. 이때 생긴 변형은 나중에 지지를 걸어도 되돌아오지 않습니다.

② 벽 뒤에 없던 하중이 생겼을 때

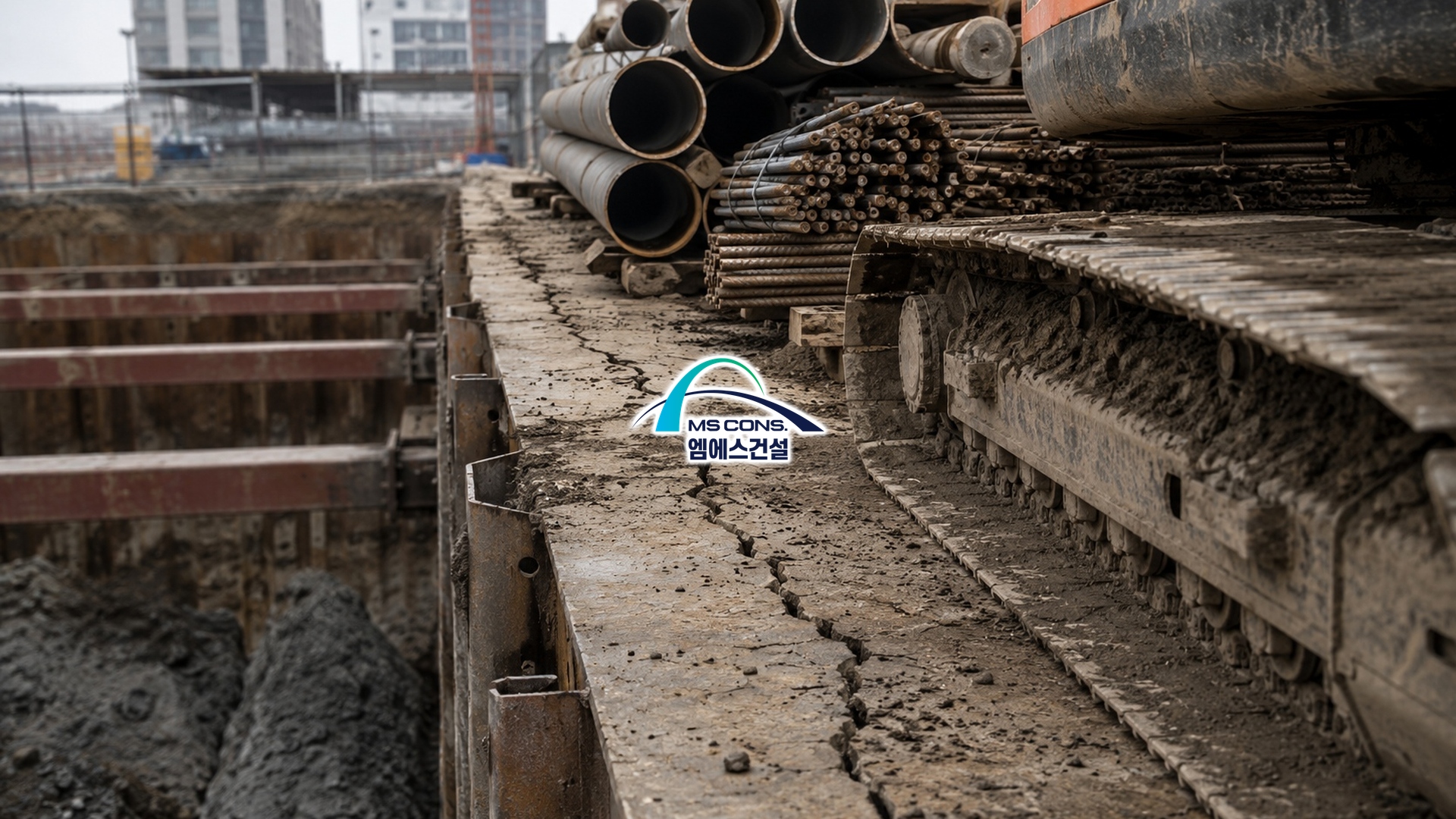

자재를 쌓거나 중장비가 벽 가까이 서면 그만큼 미는 힘이 늘어납니다. 설계에 없던 하중이 가장 흔한 원인 중 하나입니다.

③ 물이 들어왔을 때
비가 오거나 지하수가 차면 흙이 무거워지고 물 자체도 벽을 밉니다. 배수가 막히면 이 힘이 계속 쌓입니다.

④ 지지가 제 역할을 못 할 때
버팀대가 정확히 맞물리지 않거나 앵커 조임이 풀리면 그 힘이 옆 구간으로 몰립니다. 한 곳이 헐거워지면 다른 곳이 두 배로 일합니다.

★ 네 가지를 보면 공통점이 있습니다. 전부 «시공 중에» 생기는 일입니다. 설계가 틀려서가 아니라 현장 조건이 설계와 달라졌을 때 흙막이가 흔들립니다. 그래서 감시가 필요합니다.

5. 계측기는 무엇을 «대신» 봐 주나

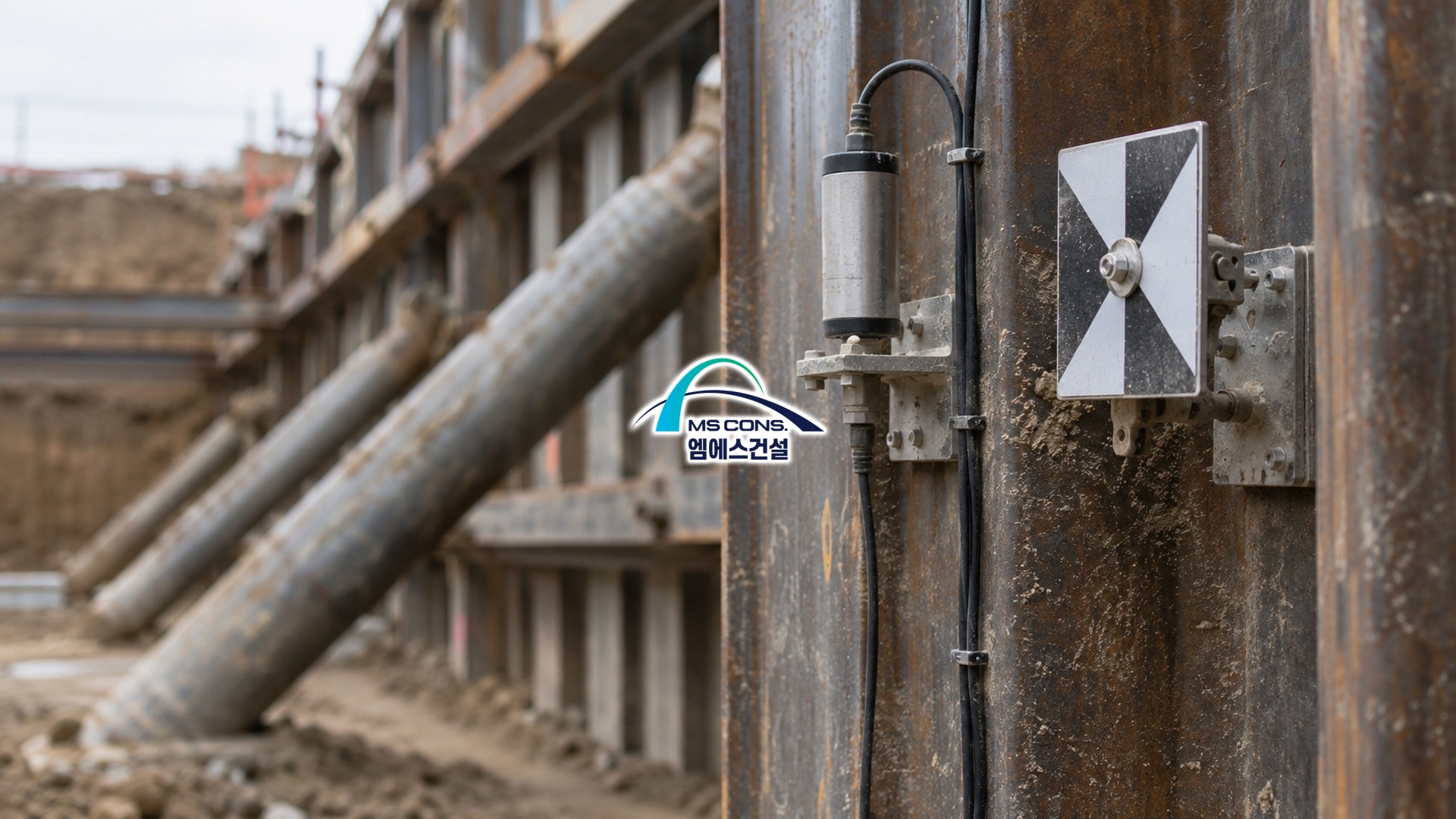

사람 눈에는 한계가 있습니다. 땅속은 안 보이고, 하루에 1mm씩 움직이는 것도 못 느낍니다. 계측기는 바로 그 두 가지를 대신 봅니다.

무엇을 재나	사람 눈으로는	계측기가 알려 주는 것
벽이 땅속에서 얼마나 휘었나	전혀 안 보임 — 지표에 금이 갈 때쯤에야 눈치챔	깊이별로 어느 지점이 가장 많이 밀렸는지
지지에 실제로 걸린 힘	휘어야 비로소 «많이 받는구나» 짐작	휘기 전에 힘이 올라가는 것을 미리
주변 지하수위	물이 새어 나와야 알아챔	비 온 뒤 수위가 얼마나 오래 안 빠지는지
인접 건물 기울기 · 침하	벽지가 찢어지거나 문이 안 닫혀야 인지	거주자가 느끼기 훨씬 전에 수치로

정리하면 눈은 «이미 일어난 일»을 보고, 계측기는 «일어나는 중인 일»을 봅니다. 둘 중 하나만으로는 부족합니다. 계측값이 조용해도 현장에서 흙이 새고 있으면 문제이고, 겉이 멀쩡해도 수치가 계속 오르면 문제입니다.

6. 숫자 하나가 아니라 «추세»를 봅니다

계측을 처음 접하면 «몇 mm까지 괜찮은가»를 먼저 묻게 됩니다. 물론 현장마다 관리 기준값이 정해져 있습니다. 그런데 실무에서 더 중요하게 보는 것은 «어제보다 얼마나, 얼마나 빨리»입니다.

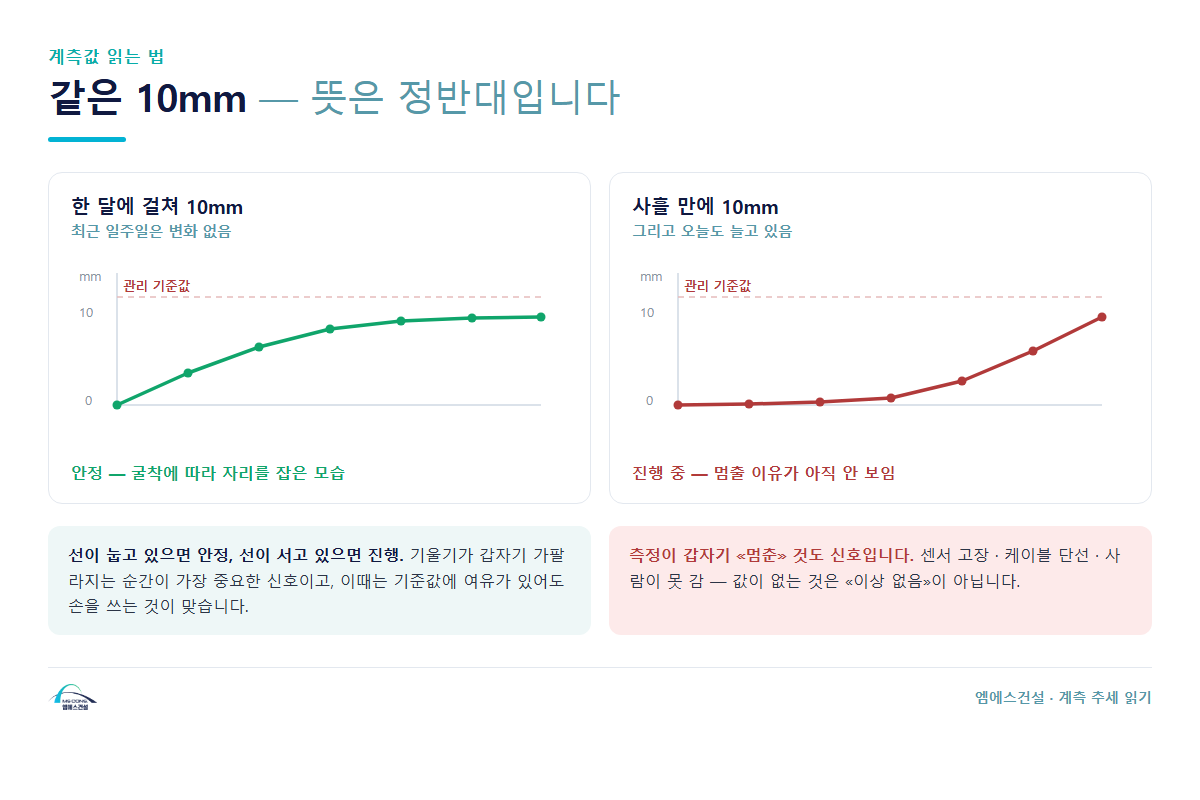

같은 10mm라도 뜻이 완전히 다릅니다.

· 한 달에 걸쳐 10mm, 그리고 최근 일주일은 변화 없음
  → 굴착에 따라 자리를 잡고 안정된 모습입니다

· 사흘 만에 10mm, 그리고 오늘도 늘고 있음
  → 같은 숫자지만 진행 중입니다. 멈출 이유가 아직 안 보입니다

그래서 계측 결과는 표보다 그래프로 봅니다. 선이 눕고 있으면 안정, 선이 서고 있으면 진행입니다. 기울기가 갑자기 가팔라지는 순간이 가장 중요한 신호이고, 이때는 기준값에 아직 여유가 있어도 손을 쓰는 것이 맞습니다.

⚠ 하나 더 — 측정이 갑자기 «멈춘» 것도 신호입니다. 센서가 고장 났거나, 케이블이 끊겼거나, 사람이 못 갔거나. 값이 없는 것은 «이상 없음»이 아닙니다.

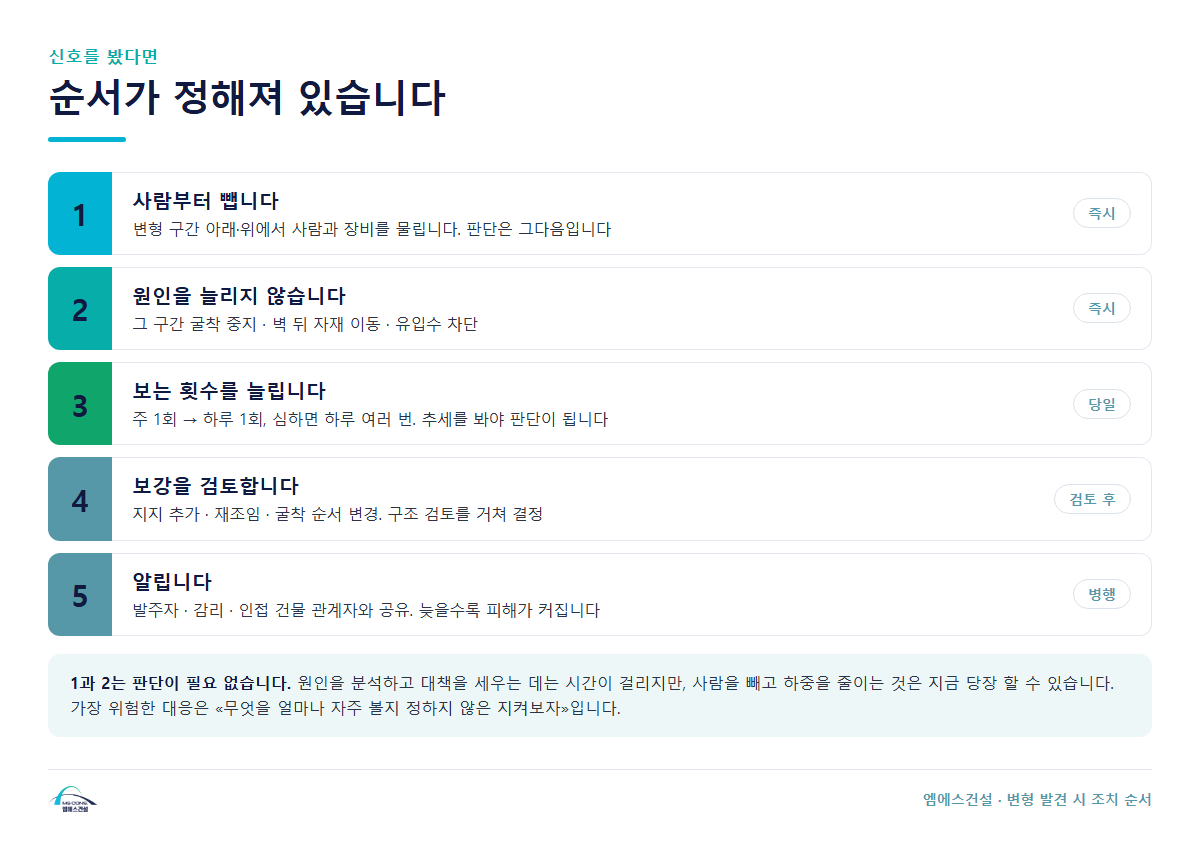

7. 신호를 봤다면 — 순서가 정해져 있습니다

가장 위험한 대응은 «일단 지켜보자»입니다. 지켜보는 것 자체는 나쁘지 않지만, 무엇을 얼마나 자주 볼지를 정하지 않은 «지켜보자»는 사실상 아무것도 안 하는 것입니다. 순서는 대개 이렇게 갑니다.

① 사람부터 뺍니다
변형이 큰 구간 아래와 위에서 사람과 장비를 물립니다. 판단은 그다음입니다.

② 원인을 늘리지 않습니다
그 구간 굴착을 멈추고, 벽 뒤에 쌓아 둔 자재를 치우고, 물이 들어오는 곳을 막습니다.

③ 보는 횟수를 늘립니다
주 1회 재던 것을 하루 1회, 심하면 하루 여러 번으로. 추세를 봐야 판단이 됩니다.

④ 보강을 검토합니다
지지를 추가하거나 다시 조이거나, 굴착 순서를 바꿉니다. 구조 검토를 거쳐 결정합니다.

⑤ 알립니다
발주자 · 감리 · 인접 건물 관계자에게 공유합니다. 인접 피해는 알리는 시점이 늦을수록 커집니다.

순서가 이렇게 정해져 있는 이유는 단순합니다. ①과 ②는 판단이 필요 없고 즉시 할 수 있기 때문입니다. 원인을 분석하고 대책을 세우는 데는 시간이 걸리지만, 사람을 빼고 하중을 줄이는 것은 지금 당장 됩니다.

8. 자주 묻는 질문

옆 공사장 흙막이가 휘어 보입니다. 신고해도 될까요?

먼저 현장 사무실이나 감리에게 알리는 것이 빠릅니다. 대부분 이미 계측 중이라 상황을 알고 있고, 모르고 있었다면 그 자체로 중요한 제보가 됩니다. 집에 금이 갔거나 문이 안 닫히는 변화가 함께 있다면 날짜와 사진을 남겨 두시는 것이 좋습니다.

조금 휘는 건 원래 그런 것 아닌가요?

맞습니다. 흙막이는 어느 정도 움직이는 것을 전제로 설계합니다. 전혀 안 움직이게 하려면 비용이 크게 올라갑니다. 그래서 «움직였다»가 아니라 «예상보다 많이, 또는 계속 움직인다»가 판단 기준입니다.

비 온 다음 날 특히 조심해야 하나요?

그렇습니다. 물은 흙을 무겁게 하고 스스로도 벽을 밉니다. 다만 비가 그친 직후보다 며칠 뒤에 문제가 드러나는 경우도 많습니다. 물이 땅속으로 스며드는 데 시간이 걸리기 때문입니다. 비가 그쳤다고 관찰을 바로 줄이지 않는 것이 좋습니다.

계측기가 있으면 눈으로 안 봐도 되나요?

아닙니다. 계측기는 설치한 지점만 압니다. 그 사이 구간에서 흙이 새고 있어도 수치는 조용할 수 있습니다. 반대로 사람 눈은 넓게 보지만 땅속과 미세한 속도를 못 봅니다. 둘은 서로를 대신하지 못합니다.

정리하면

흙막이는 무너지기 전에 반드시 신호를 보냅니다. 휘고, 새고, 벌어지고, 갈라집니다. 그 신호를 누가 보든 빨리 전달되는 현장이 안전한 현장입니다.

그리고 신호를 봤을 때 «일단 지켜보자»가 아니라 «사람부터 빼고, 원인을 늘리지 않고, 더 자주 본다»는 순서가 몸에 배어 있어야 합니다.

※ 본 게시물의 이미지는 이해를 돕기 위해 제작·편집된 참고 이미지로, 실제 현장과 다를 수 있습니다. 본문의 신호 판독과 대응 순서는 흙막이 공사의 일반적인 흐름을 쉽게 풀어 정리한 것으로, 관리 기준값·계측 계획·보강 방법은 해당 현장의 설계도서와 구조 검토 결과에 따릅니다. 실제 이상 징후가 확인된 경우에는 반드시 담당 기술자와 감리의 검토를 받으시기 바랍니다.
