연약지반, 어디까지가 연약지반인가

현장에서 「여기는 연약지반이라서」라는 말을 자주 듣습니다. 그런데 같은 땅을 두고 한 사람은 연약지반이라 하고, 다른 사람은 조금 무른 정도라고 합니다. 기준 없이 쓰는 말처럼 들리지만 설계 기준에는 경계선이 적혀 있습니다.

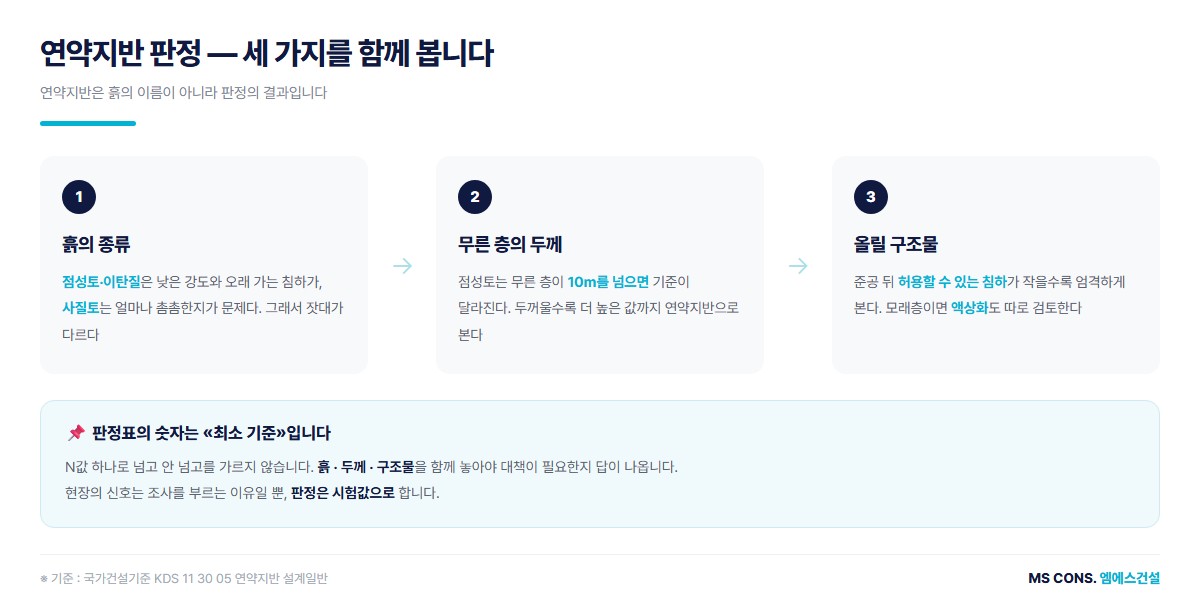

연약지반은 흙의 이름이 아니라 판정의 결과입니다. 어떤 흙이 몇 미터 두께로 있는지, 시험값이 얼마인지, 그 위에 무엇을 올릴지를 함께 놓고 봐야 답이 나옵니다.

이 글은 «어디서부터 연약지반으로 보나»까지만 다룹니다. 판정이 난 뒤 어떤 공법으로 고치는지는 연약지반 개량공법 정리 편에 따로 적어 두었습니다.

30초 요약

• 연약지반은 지지력과 침하 안정성이 모자라 대책이 필요한 지반입니다
• 판정표는 흙을 점성토와 사질토로 나누고, 점성토는 무른 층 두께 10m에서 기준이 바뀝니다
• 점성토는 10m 미만이면 N값 4 이하, 10m 이상이면 6 이하 · 사질토는 N값 10 이하가 기준입니다
• 표의 값은 최소 기준입니다 — 액상화와 허용침하량을 함께 봅니다
• 현장 신호는 조사를 부르는 이유일 뿐, 판정은 시험값으로 합니다

이 글에서 다루는 내용

무른 땅과 연약지반의 차이 · 연약지반 판정표의 세 가지 값 · 표의 숫자가 «최소 기준»인 이유 · 조사 전에 먼저 보이는 신호 · 판정이 나면 달라지는 것 · 자주 묻는 질문

무른 땅과 연약지반은 같은 말이 아닙니다

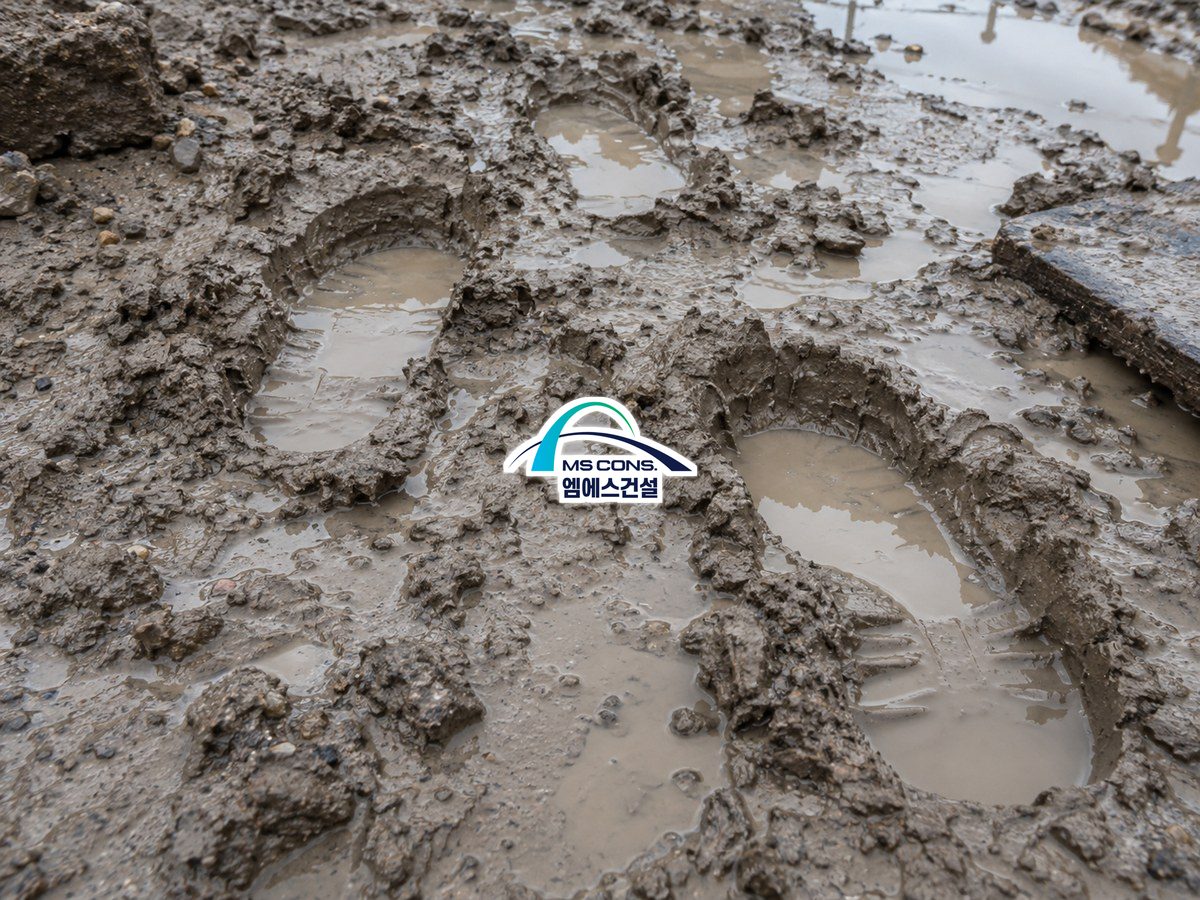

발이 푹 빠지는 땅, 비 온 뒤 질척해진 땅을 보면 연약지반이라고 부르기 쉽습니다. 하지만 겉이 무르다고 모두 연약지반은 아닙니다. 겉흙만 젖어 있고 그 아래는 단단한 경우가 있고, 반대로 표면은 멀쩡한데 그 밑에 무른 층이 두껍게 숨어 있는 경우도 있습니다.

국가건설기준 KDS 11 30 05(연약지반 설계일반)는 연약지반을 「구조물의 기초 지반으로서 충분한 지지력과 침하에 대한 안정성을 갖지 못하여 지반 개량 또는 보강 등의 대책이 필요한 지반」으로 정의합니다.

이 정의에서 눈여겨볼 낱말은 «구조물»과 «대책»입니다. 연약지반은 흙만 보고 붙이는 이름이 아니라 그 위에 올릴 것과의 관계로 정해집니다. 자재를 잠시 쌓아 두는 야적장으로는 쓸 만한 땅이 창고 기초를 받치기에는 모자랄 수 있습니다.

📌 이력은 «의심할 이유»까지입니다

강가에 흙이 쌓여 생긴 땅, 바다나 저수지를 메운 부지, 논과 습지였던 자리는 물을 머금은 점토·실트나 유기질 흙이 남아 있을 가능성이 큽니다. 다만 땅의 이력은 조사를 더 촘촘히 할 이유가 될 뿐, 그것만으로 연약지반이라고 판정하지는 않습니다.

판정표로 보는 경계 — N값, 일축압축강도, 콘관입저항

경계선은 현장과 실험실에서 얻은 시험값으로 긋습니다. 연약지반 판정에 쓰이는 값은 세 가지입니다.

값	무엇을 재나	어떻게 얻나

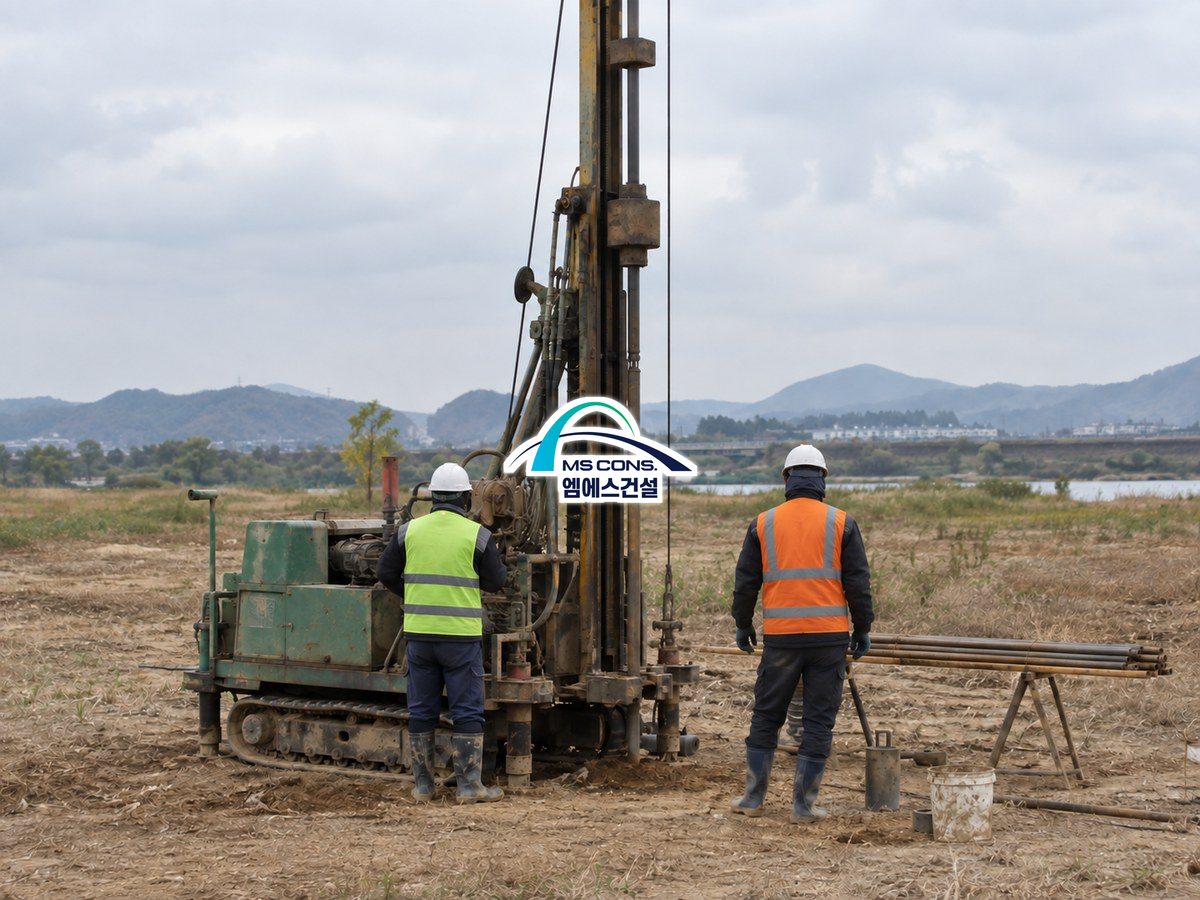

N값	샘플러를 30cm 박아 넣는 데 든 타격 횟수 — 흙이 얼마나 촘촘한가	표준관입시험 · 시추공 안에서 깊이별로
일축압축강도 qu	옆에서 잡아 주지 않은 흙 시료가 위에서 누르는 힘에 버티는 강도	채취한 점성토 시료로 실내 시험
콘관입저항 qc	원추 모양 끝을 일정한 속도로 밀어 넣을 때 걸리는 저항	콘관입시험 · 땅속을 연속으로

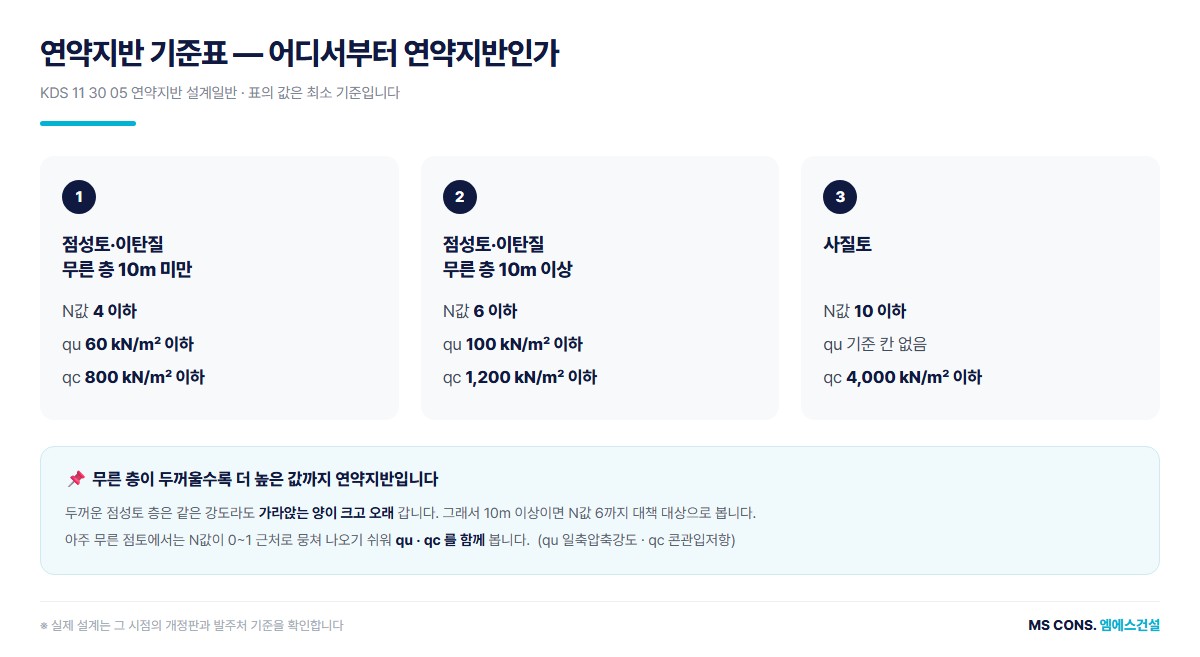

KDS 11 30 05 에 실린 연약지반 기준표는 이렇습니다. 흙의 종류와 무른 층의 두께에 따라 칸이 나뉩니다.

지반	무른 층 두께	N값	qu (kN/㎡)	qc (kN/㎡)
점성토·이탄질	10m 미만	4 이하	60 이하	800 이하
점성토·이탄질	10m 이상	6 이하	100 이하	1,200 이하
사질토	—	10 이하	—	4,000 이하

※ 출처 : 국가건설기준 KDS 11 30 05 연약지반 설계일반. 실제 설계에서는 그 시점의 개정판과 발주처 기준을 확인합니다.

표에서 먼저 보이는 것은 점성토와 사질토의 잣대가 다르다는 점입니다. 점성토는 물이 아주 천천히 빠지면서 오랫동안 가라앉고, 강도 자체가 낮아 하중을 받지 못하는 것이 문제입니다. 그래서 강도를 뜻하는 qu 까지 봅니다. 사질토는 물은 잘 빠지지만 느슨하게 쌓여 있으면 하중이나 진동에 알갱이가 쉽게 자리를 바꿉니다. 그래서 얼마나 촘촘한지를 보여 주는 N값과 qc 로 봅니다.

또 하나는 점성토에서는 층 두께가 기준을 바꾼다는 점입니다. 무른 층이 10m를 넘으면 N값 6까지도 연약지반으로 봅니다. 두꺼운 층은 같은 강도라도 가라앉는 양이 크고, 물이 빠져나가는 길이 길어 침하가 오래 이어지기 때문입니다. 얇은 층에서는 넘어갈 수 있는 값이 두꺼운 층에서는 대책 대상이 됩니다.

표의 숫자는 «최소 기준»입니다

판정표만 보면 N값 하나로 선을 그을 수 있을 것 같습니다. 그런데 기준서는 이 표를 최소 기준이라고 적고, 액상화 검토가 필요한지와 구조물의 허용침하량을 함께 고려해 판정하라고 덧붙입니다.

허용침하량은 «준공 뒤에 얼마나 가라앉아도 되는가»를 뜻합니다. 흙길이나 가설도로는 조금 내려앉아도 다시 고르면 되지만, 배관이 연결되는 건물이나 기계를 올리는 바닥은 조금만 기울어도 문제가 됩니다. 같은 N값이 나온 땅이라도 올리는 것이 예민할수록 더 엄격하게 봅니다.

액상화는 물을 머금은 느슨한 모래가 지진 같은 진동을 받아 순간적으로 힘을 잃는 현상입니다. 느슨한 사질토가 문제 되는 이유 가운데 하나이고, 지하수위가 높고 알갱이가 고른 모래층이라면 판정표만으로 끝내지 않고 액상화를 따로 검토합니다.

⚠ 무른 점토에서는 N값만 믿지 않습니다

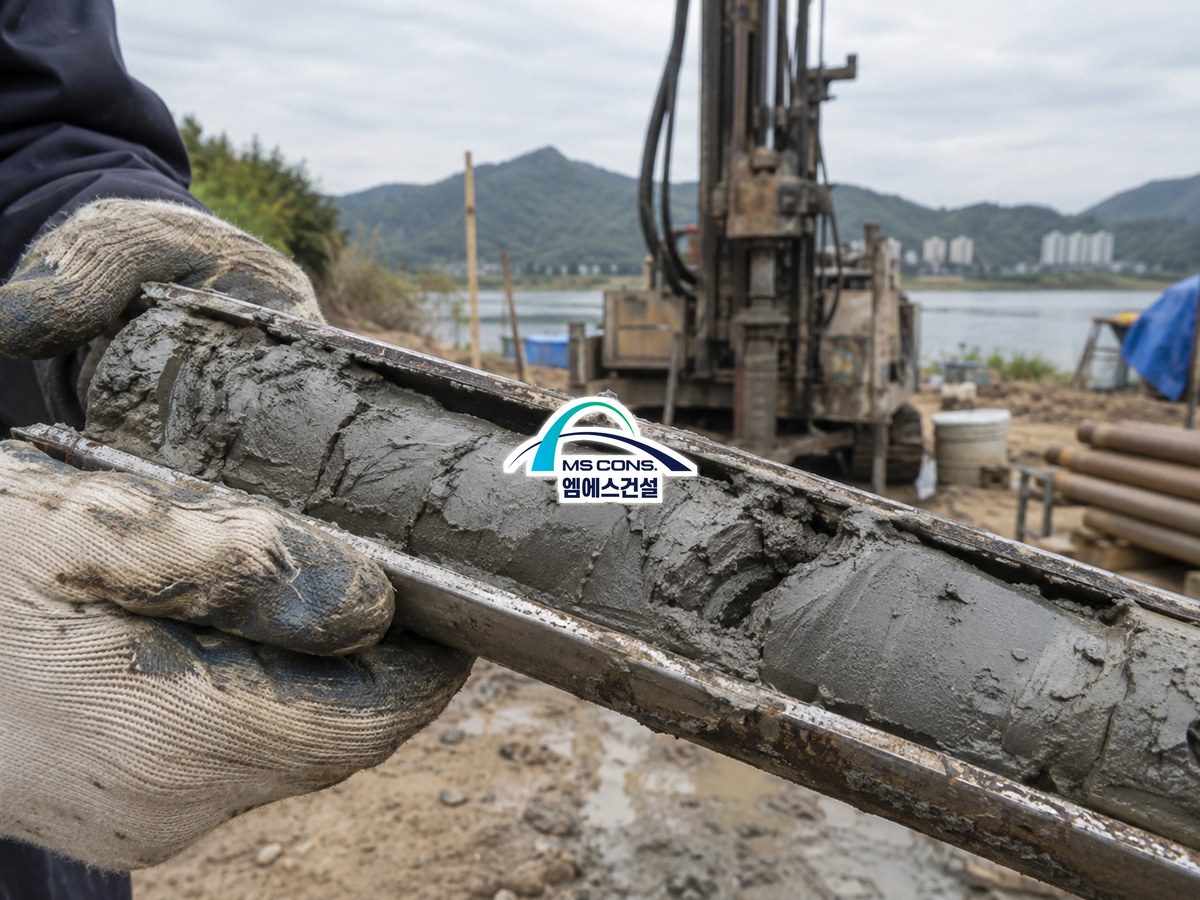

아주 무른 점토에서는 해머와 로드의 무게만으로 샘플러가 내려가 N값이 0이나 1 근처로 뭉쳐 나옵니다. 흙마다 다른 차이가 숫자로 드러나지 않는 것입니다. 기준서도 점성토에서 N값으로 판정할 때는 신중하라고 적고 있어, 일축압축강도나 콘관입시험 값을 함께 봅니다.

조사 전에 먼저 보이는 신호

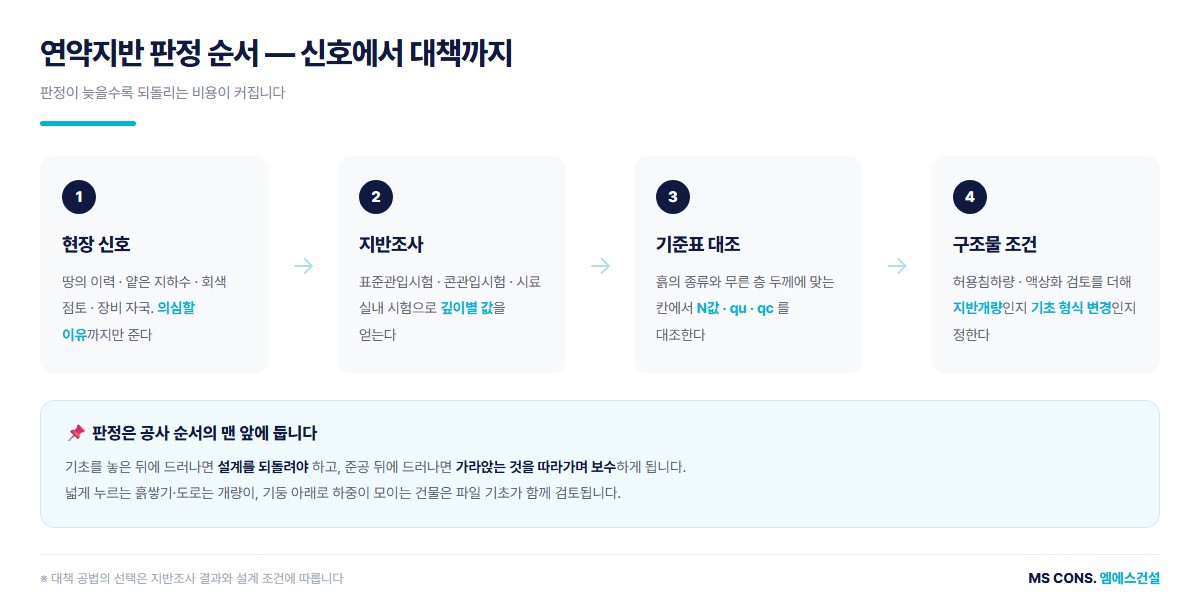

판정은 시험값으로 하지만, 조사를 어디에 얼마나 촘촘하게 할지는 현장에서 먼저 보이는 신호가 정합니다. 아래 가운데 여러 개가 겹치면 조사 지점을 늘려 잡습니다.

신호	현장에서 보이는 모습	왜 의심하나
땅의 이력	옛 지도나 항공사진에 논·습지·저수지·매립 흔적	물을 머금은 흙이 쌓였을 수 있다
지하수	얕게 파도 물이 스며 나와 고인다	흙이 늘 젖어 있어 강도가 낮기 쉽다

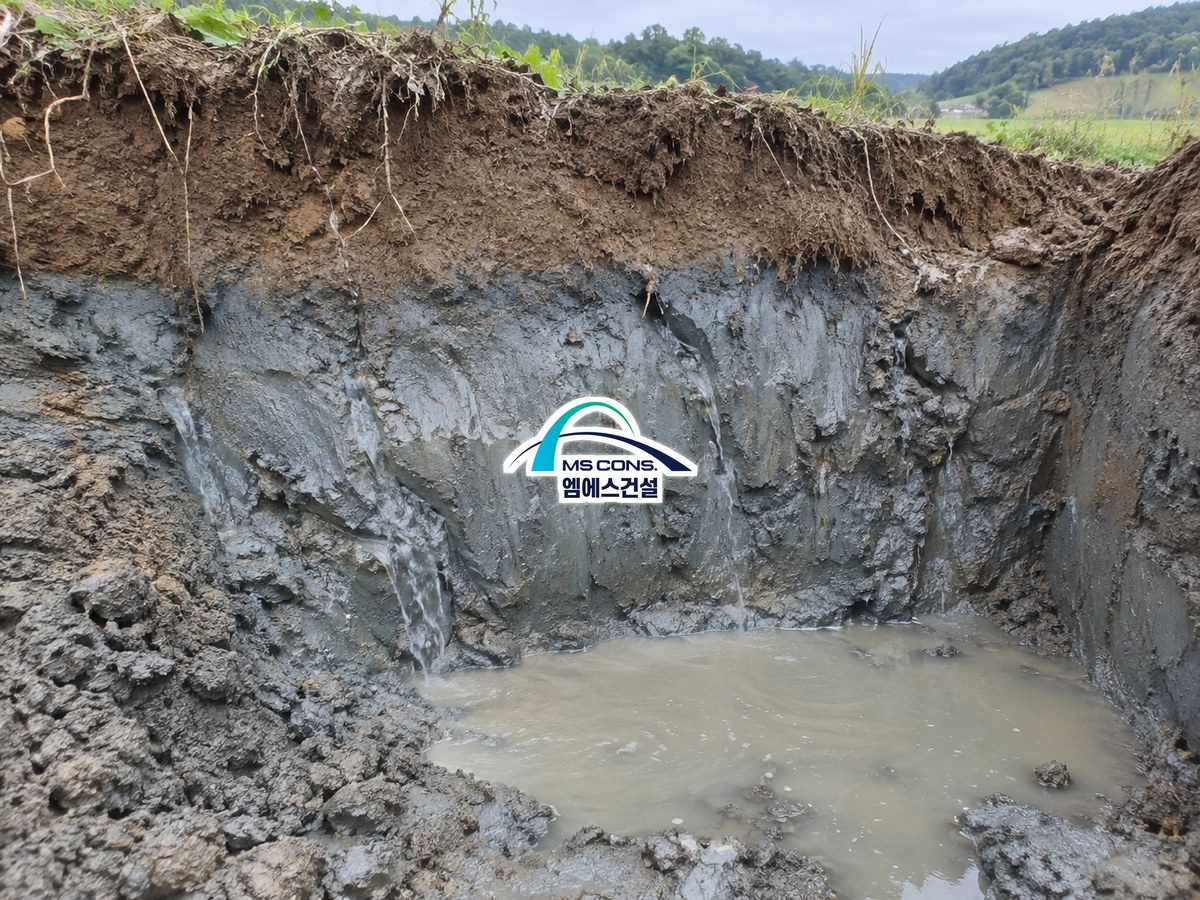

굴착면	회색·청회색의 끈적한 흙, 썩은 풀 냄새가 나는 검은 층	점토와 유기질토에서 흔한 모습
장비	궤도나 바퀴가 깊게 빠지고 자국이 오래 남는다	표층이 무게를 받지 못한다
주변	이웃 담장·포장의 기울어짐, 오래된 침하 흔적	같은 지층 위에서 이미 일어난 일

이 신호들은 «연약지반일 수 있다»는 뜻이지 판정이 아닙니다. 반대로 겉으로는 아무 신호가 없어도 아래에 무른 층이 있을 수 있어, 구조물이 올라가는 자리라면 조사를 건너뛰지 않습니다. 지반조사를 왜 하고 어떻게 진행하는지는 홈페이지의 지반조사 보링 글에 정리해 두었습니다.

✅ 조사 계획을 잡을 때 함께 알려 주면 좋은 것

올릴 구조물의 종류와 무게 · 흙을 쌓아 올릴 높이 · 받아들일 수 있는 침하 · 공사 기간. 판정표의 값이 같아도 이 네 가지가 달라지면 연약지반 판정과 대책의 결론이 달라집니다.

판정이 나면 무엇이 달라지나

연약지반으로 판정되면 설계와 공정 순서가 달라집니다. 대책은 크게 두 방향입니다. 흙 자체를 좋게 만드는 지반개량, 그리고 무른 층을 건너뛰어 아래 단단한 층에 하중을 전하는 기초 형식 변경입니다.

흙쌓기나 도로처럼 넓게 누르는 하중이면 물을 빼고 눌러 두는 개량이 먼저 검토되고, 건물처럼 기둥 아래로 하중이 모이는 구조물이면 파일 기초가 함께 검토됩니다. 파일이 필요한 경우는 홈페이지의 연약지반 위 구조물과 파일공사 글에 있습니다.

어느 쪽이든 판정이 늦을수록 비용이 커집니다. 기초를 놓은 뒤에 연약지반이 드러나면 설계를 되돌려야 하고, 준공 뒤에 드러나면 가라앉는 것을 따라가며 보수하게 됩니다. 판정은 공사 순서의 맨 앞에 둡니다.

📌 핵심 정리

1. 연약지반은 흙의 이름이 아니라 «대책이 필요한가»에 대한 판정입니다
2. 판정표는 점성토·이탄질 지반과 사질토 지반을 나눠 봅니다
3. 점성토는 무른 층이 10m를 넘으면 N값 6 이하까지 연약지반으로 봅니다
4. 표의 값은 최소 기준 — 액상화와 허용침하량을 함께 봅니다
5. 현장 신호는 조사를 부르는 이유이지 판정 근거가 아닙니다

자주 묻는 질문

Q. N값이 4를 조금 넘으면 연약지반이 아닌가요?
표의 값은 최소 기준입니다. 무른 점성토 층이 10m 이상 두꺼우면 N값 6까지 연약지반으로 보고, 올릴 구조물이 침하에 예민하면 그보다 높은 값에서도 대책을 검토합니다. 숫자 하나로 넘고 안 넘고를 가르지 않습니다.

Q. 지반조사 없이 연약지반 판정을 할 수 있나요?
신호로 의심은 할 수 있지만 판정은 시험값으로 합니다. 판정표에 들어가는 N값·qu·qc 자체가 표준관입시험, 실내 압축시험, 콘관입시험에서 나오는 값입니다.

Q. 표면을 단단히 다지면 해결되나요?
겉흙 다짐은 장비가 들어가는 데는 도움이 되지만, 그 아래 두꺼운 점토층이 오랜 시간 가라앉는 것은 막지 못합니다. 무른 층이 어디까지 이어지는지부터 확인합니다.

Q. 모래땅이면 걱정하지 않아도 되나요?
모래는 물이 잘 빠져 오래 가라앉는 문제는 적습니다. 그러나 느슨하게 쌓인 사질토는 N값 10 이하에서 연약지반으로 보고, 지하수위가 높으면 액상화도 함께 검토합니다.

「연약지반이라서」라는 말은 결론이 아니라 확인할 질문의 시작입니다. 어떤 흙이 몇 미터 있는지, 시험값이 얼마인지, 그 위에 무엇을 올릴지까지 말할 수 있어야 연약지반 기준에 맞는 대책을 고를 수 있습니다.
