흙막이 지보공, 무엇을 어떻게 받치나
30초 요약
- 흙막이는 벽 하나로 서 있는 구조가 아닙니다. 벽을 받쳐 주는 구조가 반드시 함께 있어야 합니다.
- 힘은 흙 → 벽체 → 띠장 → 버팀보(또는 앵커) 순서로 흐릅니다. 이 사슬에서 약한 고리가 먼저 무너집니다.
- 버팀보식은 굴착 공간을 가로지르고, 앵커식은 부지 밖 지반을 빌려 씁니다. 현장 조건이 방식을 정합니다.
- 해체는 설치의 역순입니다. 순서를 바꾸면 남은 부재에 힘이 몰립니다.
굴착 현장을 지나다 보면 땅을 파 내려간 벽면을 따라 철제 구조물이 층층이 짜여 있는 것을 보게 됩니다. 가로로 길게 놓인 부재가 있고, 그 사이를 가로질러 반대편까지 뻗은 부재가 있습니다. 어떤 현장에서는 그 대신 벽에서 비스듬히 땅속으로 들어간 강선이 보이기도 합니다.
이 구조물을 통틀어 흙막이 지보공이라고 부릅니다. 말 그대로 흙막이 벽을 지지하고 보전하는 구조입니다. 그런데 현장 밖에서는 이것이 흙막이 벽 자체와 자주 섞여서 이해됩니다. 벽을 세웠으니 끝난 것 아니냐는 물음이 그래서 나옵니다.
벽만으로는 서지 못합니다. 이 글은 무엇이 무엇을 받치고 있는지, 그리고 그 힘이 어디로 흘러가는지를 정리합니다. 부재 이름을 외우는 글이 아니라, 도면을 볼 때 힘의 경로가 보이게 하는 것이 목적입니다.
이 글에서 다루는 내용
지보공은 벽이 아니라 받치는 구조다 · 힘은 어디서 와서 어디로 가나 · 무엇이 무엇을 받치나(구성 요소와 역할) · 버팀보식과 앵커식의 차이 · 설치와 해체에 순서가 있는 이유 · 자주 묻는 질문
지보공은 «벽»이 아니라 «받치는 구조»입니다
흙막이 공사는 크게 두 부분으로 나뉩니다. 하나는 흙이 무너져 들어오지 못하게 막는 벽체이고, 다른 하나는 그 벽체가 안쪽으로 밀려 들어오지 않게 받쳐 주는 구조입니다. 뒤쪽이 지보공입니다.
벽체는 흙을 막을 뿐, 스스로 버티는 힘은 크지 않습니다. 얕게 파는 현장이라면 벽체가 땅에 박혀 있는 깊이만으로 견딜 수 있습니다. 이런 방식을 자립식이라고 합니다. 그러나 굴착이 깊어지면 이야기가 달라집니다. 벽 뒤에 쌓인 흙이 벽을 미는 힘이 깊이에 따라 빠르게 커지기 때문입니다.
그래서 어느 깊이부터는 벽을 붙잡아 줄 것이 필요해집니다. 안쪽에서 밀어 버티게 하거나, 뒤쪽 땅에 매달아 당기게 하거나 둘 중 하나입니다. 지보공은 이 둘을 만드는 일입니다.
용어 정리 — 자주 섞이는 세 가지
흙막이 벽체 — 흙을 직접 막는 면. 강널말뚝, 엄지말뚝과 흙막이판, 주열식 벽체 등이 여기에 속합니다.
흙막이 지보공 — 그 벽체를 받치는 구조. 띠장, 버팀보, 사보강재, 앵커, 받침기둥 등이 여기에 속합니다.
흙막이 가시설 — 위 둘을 합쳐 부르는 말. 공사 기간에만 쓰고 걷어 내는 임시 구조라 «가시설»입니다.

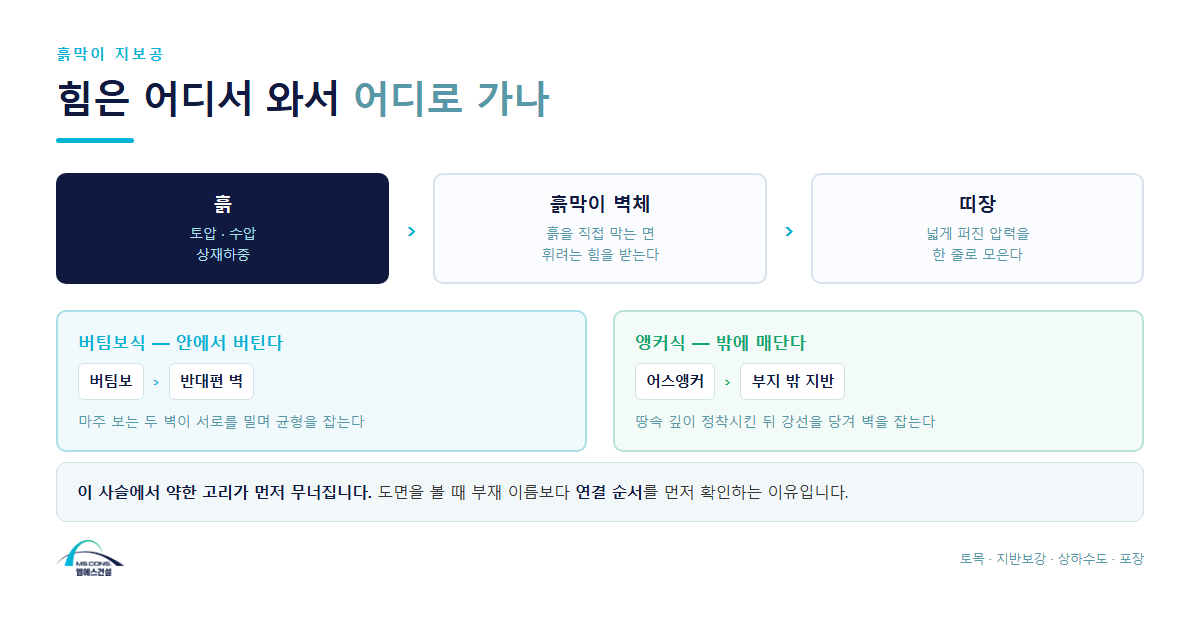

힘은 어디서 와서 어디로 가나
지보공을 이해하는 가장 빠른 길은 힘의 경로를 따라가 보는 것입니다. 부재 하나하나를 따로 외우면 도면이 복잡해 보이지만, 경로로 보면 순서가 단순합니다.
출발점은 벽 뒤의 흙입니다. 흙은 스스로의 무게로 옆을 미는데, 이것을 토압이라고 합니다. 여기에 지하수가 있으면 물이 미는 힘인 수압이 더해지고, 벽 가까이에 도로나 자재 야적장이 있으면 그 하중까지 얹힙니다. 이 힘들이 한꺼번에 벽체를 안쪽으로 밉니다.

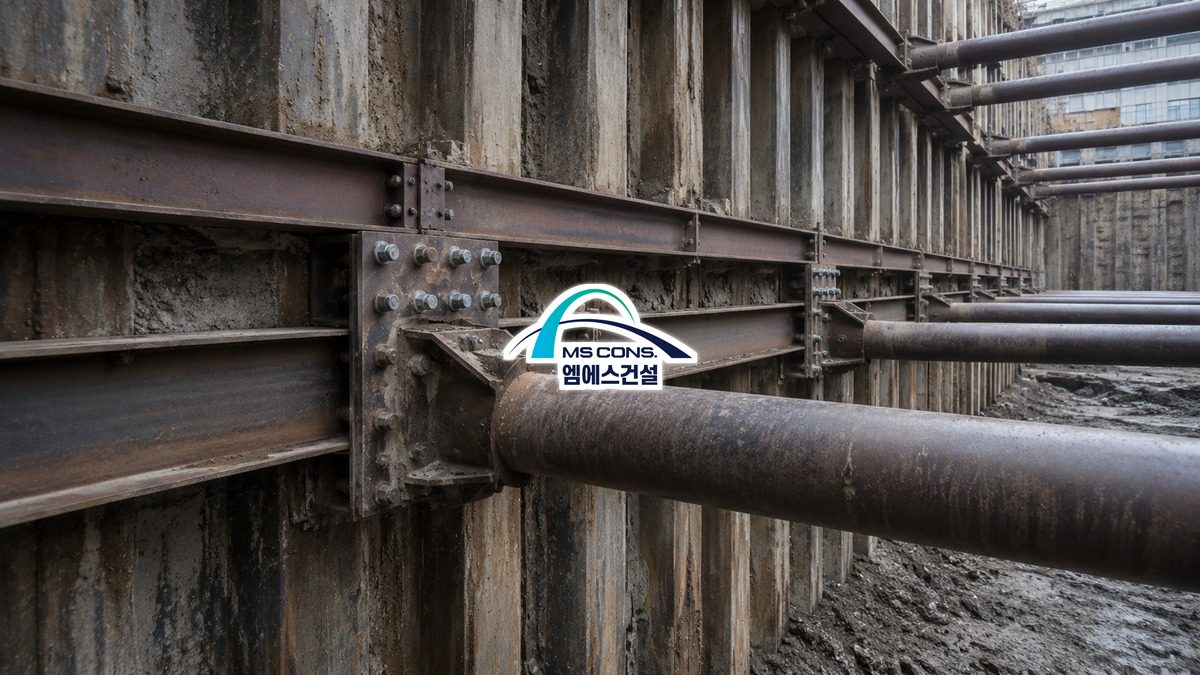

벽체가 그 힘을 받으면 휘려고 합니다. 이때 벽면을 따라 가로로 붙어 있는 띠장이 그 힘을 모읍니다. 넓게 퍼져 있던 압력이 띠장이라는 하나의 선으로 모이는 것입니다. 그리고 띠장에 모인 힘은 일정한 간격으로 배치된 버팀보나 앵커로 넘어갑니다.
마지막이 중요합니다. 버팀보로 넘어간 힘은 반대편 벽으로 갑니다. 마주 보는 두 벽이 서로를 밀며 균형을 잡는 구조입니다. 앵커로 넘어간 힘은 부지 바깥 지반 속으로 갑니다. 땅속 깊은 곳에 정착시킨 뒤 강선을 당겨 벽을 잡아 두는 방식입니다.
여기서 기억할 것 — 힘은 흙 → 벽체 → 띠장 → 버팀보/앵커 → 반대편 벽 또는 지반으로 흐릅니다. 이 사슬 중 어느 하나가 약하면 그 자리에서 문제가 시작됩니다. 도면을 볼 때 부재 이름보다 연결 순서를 먼저 확인하는 이유입니다.

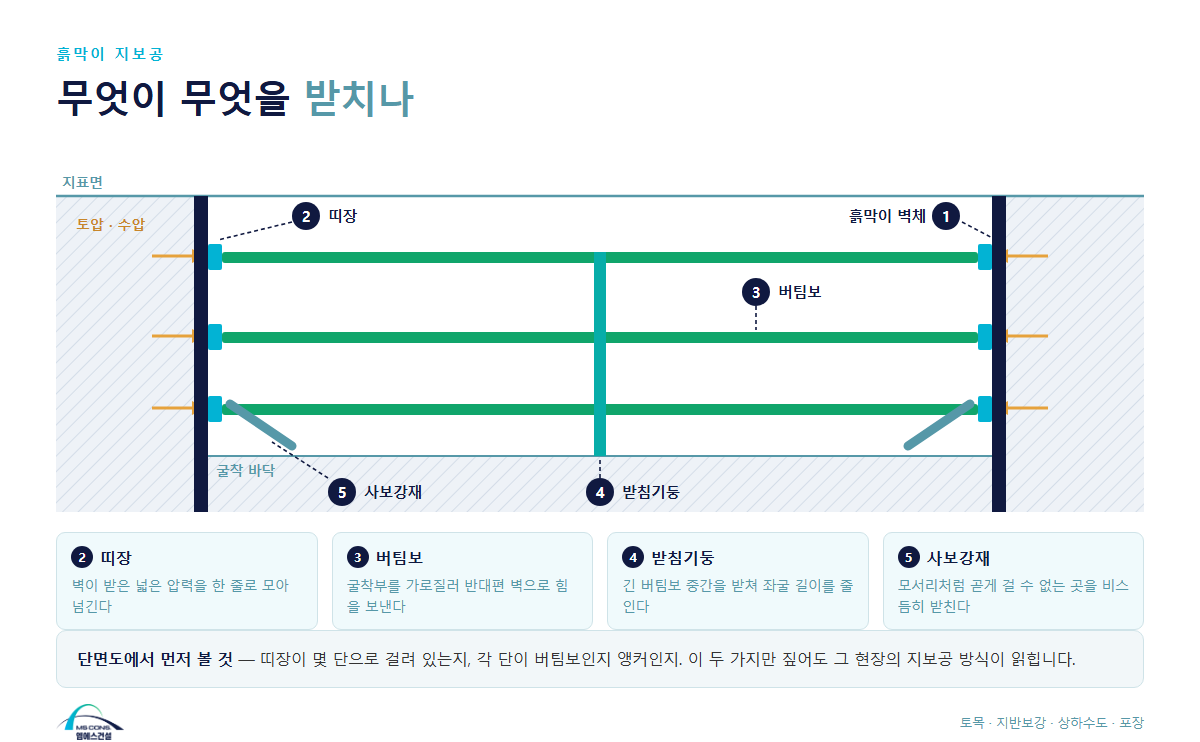

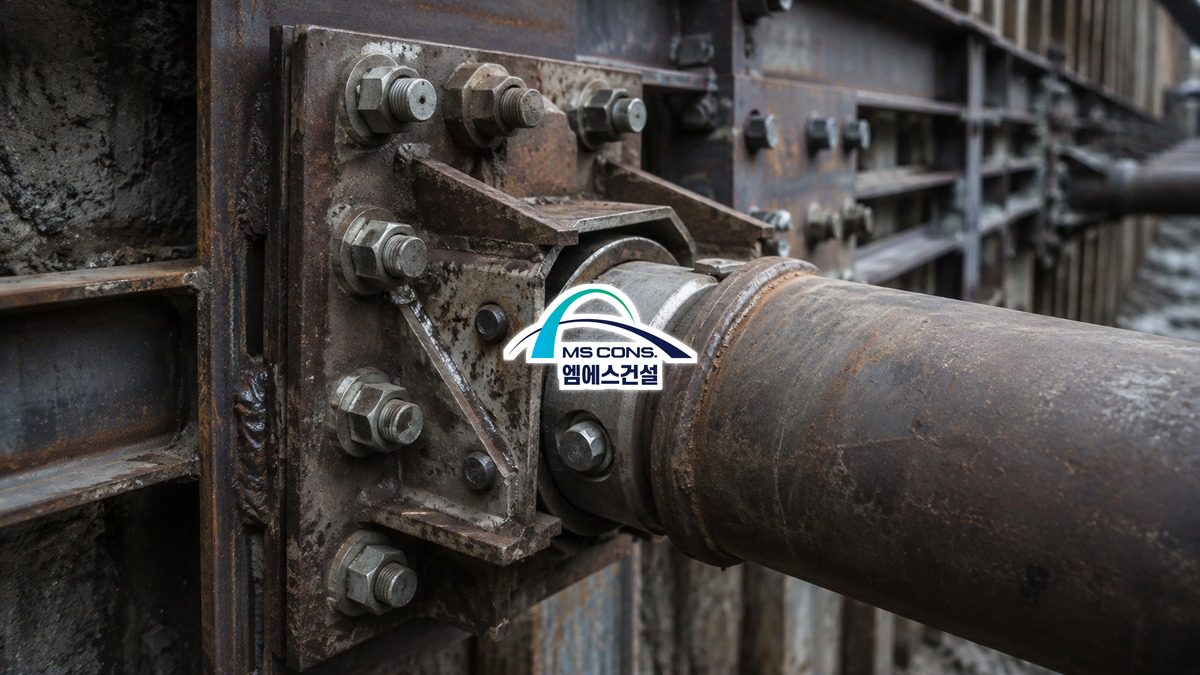

무엇이 무엇을 받치나 — 구성 요소와 역할
앞의 경로를 부재별로 풀면 아래와 같습니다. 현장마다 이름이 조금씩 다르게 불리기도 하지만, 맡은 일은 같습니다.
| 부재 | 무엇을 받치나 | 놓치면 생기는 일 |
|---|---|---|
| 띠장 | 벽체가 받은 넓은 압력을 한 줄로 모아 버팀보·앵커에 넘긴다 | 벽과 띠장 사이가 뜨면 힘이 고르게 전달되지 않고 한 점에 몰린다 |
| 버팀보 | 띠장에 모인 힘을 굴착부를 가로질러 반대편 벽으로 넘긴다 | 길이가 길수록 좌굴에 약해진다. 중간 지지가 없으면 휜다 |
| 사보강재 | 모서리처럼 버팀보를 곧게 걸 수 없는 곳에서 비스듬히 받친다 | 모서리부가 무방비가 된다. 평면이 꺾이는 곳이 대개 취약부다 |
| 받침기둥 | 긴 버팀보의 중간을 아래에서 받쳐 좌굴 길이를 줄인다 | 버팀보가 자기 무게와 압축력으로 처지거나 휜다 |
| 앵커 | 버팀보 대신 부지 밖 지반에 정착해 벽을 당겨 잡는다 | 정착부가 남의 땅 아래로 들어가면 사전 동의 문제가 생긴다 |
부재 명칭은 설계도서와 현장 관행에 따라 달리 표기될 수 있습니다. 적용 기준은 해당 현장의 설계도서를 따릅니다.

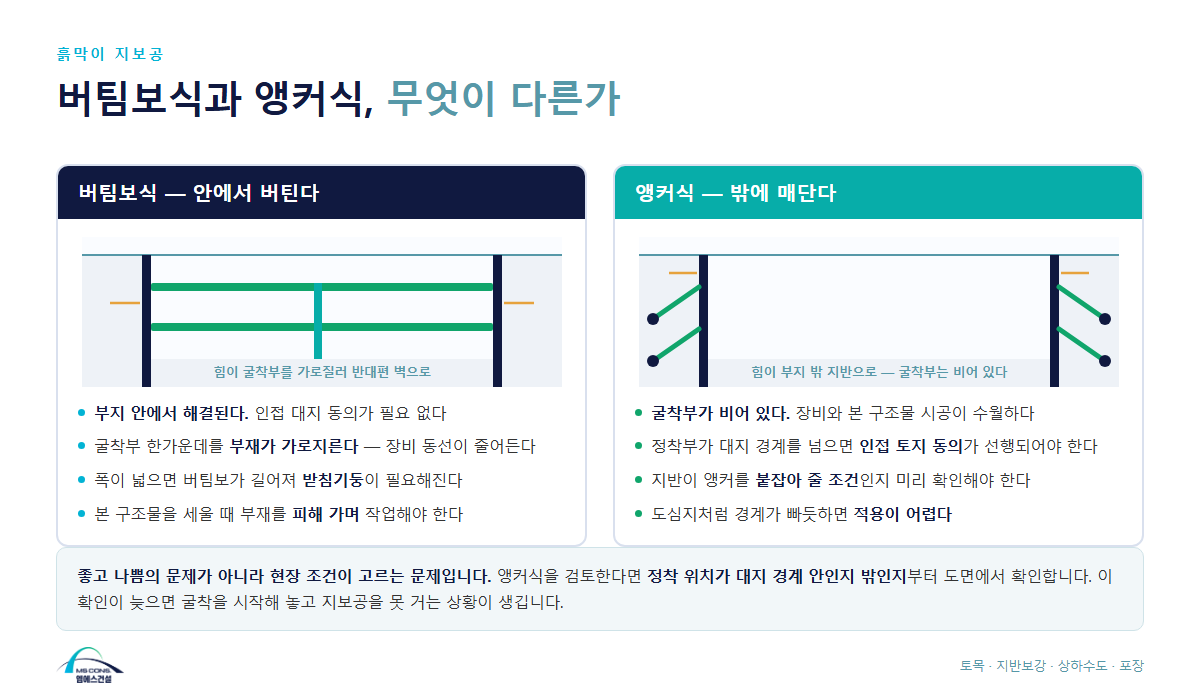

버팀보식과 앵커식, 무엇이 다른가
둘은 «어디에 힘을 넘기느냐»가 다릅니다. 좋고 나쁨의 문제가 아니라 현장 조건이 고르는 문제입니다.

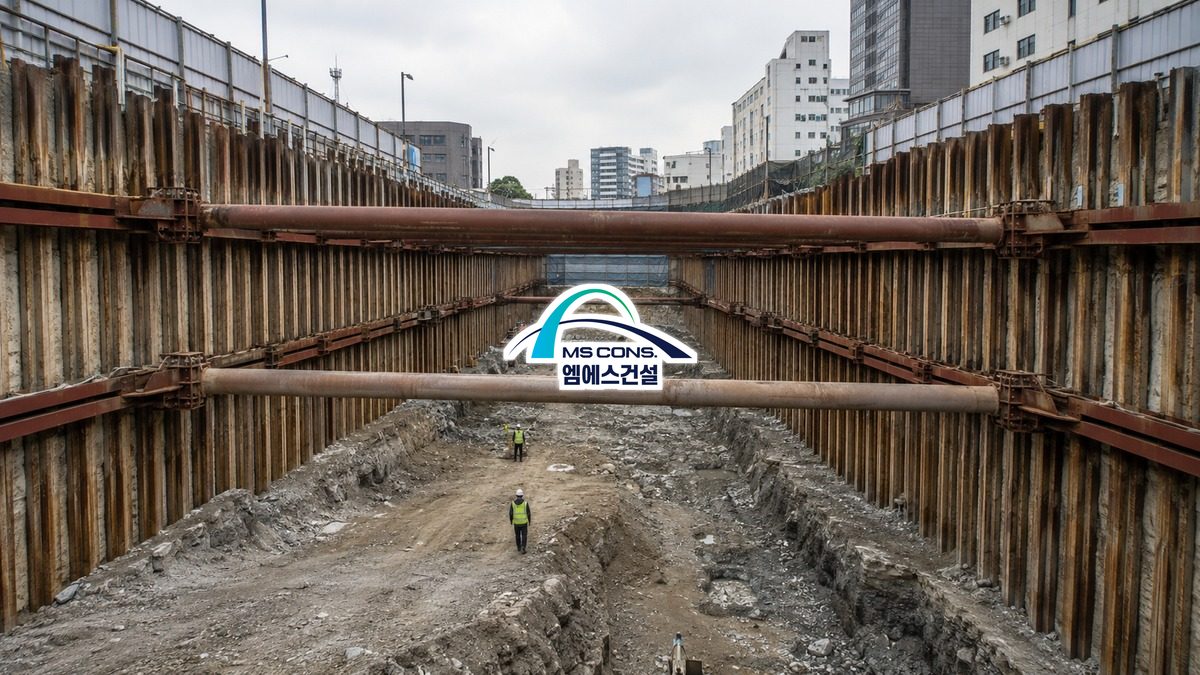

버팀보식은 굴착 공간 안에서 해결합니다. 부지 밖으로 나갈 일이 없으니 인접 대지의 동의가 필요 없습니다. 대신 굴착부 한가운데를 부재가 가로지릅니다. 굴착 장비가 지나갈 길이 줄고, 나중에 구조물을 세울 때 부재를 피해 가며 작업해야 합니다. 폭이 넓은 현장일수록 버팀보가 길어져 중간에 받침기둥을 세워야 합니다.
앵커식은 힘을 부지 밖 지반으로 보냅니다. 굴착부 안이 비어 있어 장비가 자유롭게 움직이고 본 구조물 시공도 수월합니다. 대신 정착부가 대지 경계를 넘어가는 경우가 많아 인접 토지 소유자의 동의가 선행되어야 합니다. 지반이 앵커를 붙잡아 줄 수 있는 조건인지도 미리 확인해야 합니다.
확인하고 넘어갈 것 — 앵커식을 검토한다면 정착 위치가 대지 경계 안인지 밖인지를 도면에서 먼저 확인합니다. 밖이라면 동의 절차가 공정에 그대로 들어가야 합니다. 이 확인이 늦으면 굴착을 시작해 놓고 지보공을 못 거는 상황이 생깁니다.
설치와 해체에 순서가 있는 이유

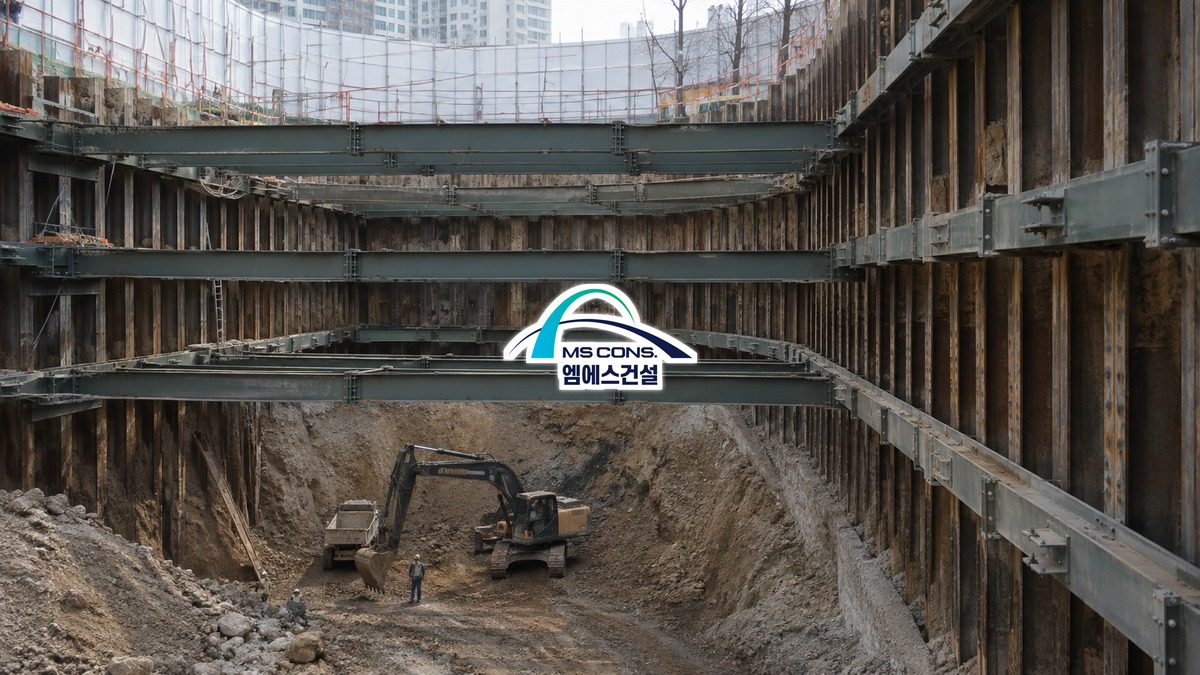

지보공에서 가장 자주 오해되는 부분이 순서입니다. 굴착을 끝내고 한꺼번에 설치하는 것이 아닙니다. 한 단 파고 한 단 거는 방식으로 번갈아 진행합니다.
이유는 단순합니다. 벽체가 받쳐지지 않은 채로 깊이 파 내려가면, 그 구간의 벽은 아무것도 잡아 주지 않는 상태로 토압을 혼자 받습니다. 그래서 계획된 깊이만큼만 파고, 그 위치에 띠장과 버팀보를 건 다음, 다시 다음 단을 파는 것입니다.

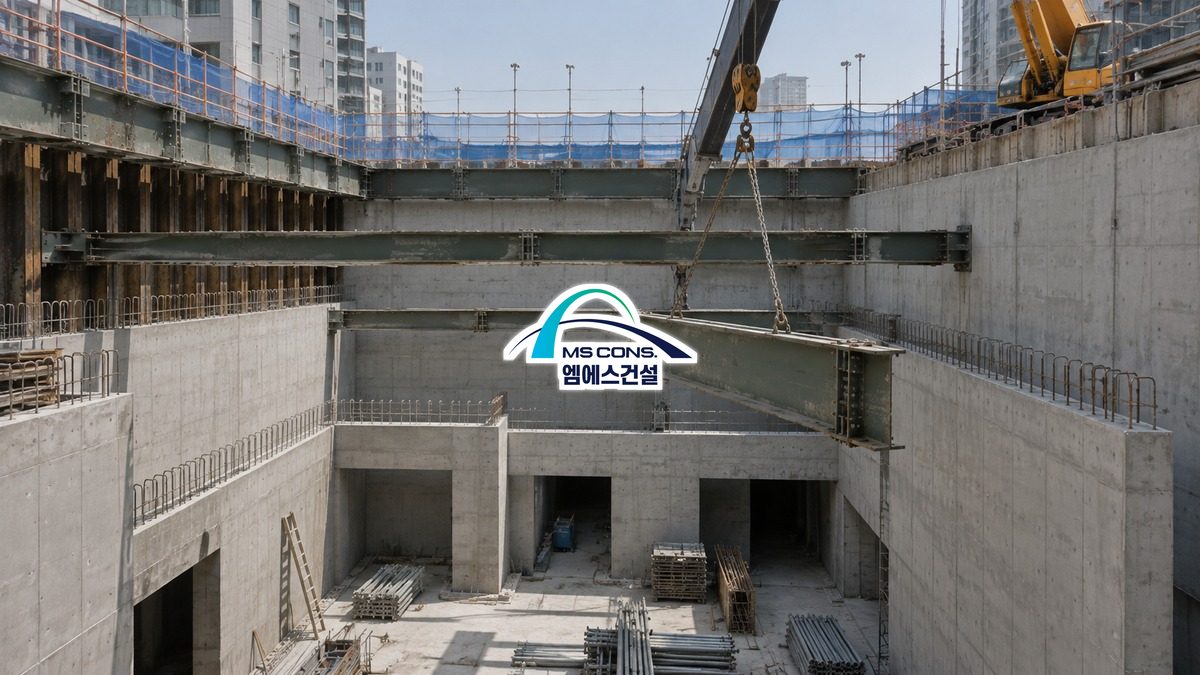

해체는 그 반대입니다. 지하 구조물이 올라오면서 구조물이 벽을 받치는 역할을 대신 넘겨받은 뒤에, 아래에서 위로 하나씩 걷어 냅니다. 아직 대신 받칠 것이 없는데 먼저 떼어 내면, 그 힘이 위아래에 남은 부재로 몰립니다.
이 과정에서 계측이 함께 갑니다. 벽이 얼마나 움직였는지, 버팀보에 걸린 힘이 얼마인지, 주변 지반이 가라앉았는지를 계속 재면서 다음 단으로 넘어갈지 판단합니다. 측정값의 절대치보다 추세가 중요하다는 점은 앞선 글에서 다룬 그대로입니다.
핵심 정리
1) 벽체와 지보공은 한 세트다. 벽만으로는 깊은 굴착을 견디지 못한다.
2) 힘은 흙에서 출발해 벽체와 띠장을 거쳐 버팀보 또는 앵커로 빠져나간다.
3) 버팀보식은 굴착 공간을, 앵커식은 부지 밖 지반과 동의 절차를 쓴다.
4) 설치는 파면서 걸고, 해체는 받칠 것이 생긴 뒤에 아래에서 위로 걷는다.
5) 판단의 근거는 계측값의 추세다. 한 번의 숫자로 결정하지 않는다.
자주 묻는 질문
Q. 흙막이 벽만 튼튼하게 만들면 지보공을 줄일 수 있나요?
벽체 강성을 키우면 버틸 수 있는 범위가 늘어나는 것은 맞습니다. 다만 굴착 깊이가 커지면 벽에 걸리는 힘이 함께 커지므로 벽만으로 해결하려면 단면이 급격히 커집니다. 대개는 벽체와 지보공을 함께 조정하는 쪽이 합리적이며, 어느 조합이 적절한지는 설계 검토에서 정해집니다.
Q. 버팀보가 굴착 공간을 막는데 왜 그 방식을 쓰나요?
앵커를 쓰려면 정착부가 들어갈 지반과 그 땅에 대한 권리 문제가 정리되어야 합니다. 도심지처럼 대지 경계가 빠듯한 현장에서는 그 조건이 갖춰지지 않는 경우가 많습니다. 그럴 때는 부지 안에서 해결되는 버팀보식이 현실적인 선택이 됩니다.
Q. 지보공을 한 번에 다 설치해 두면 더 안전하지 않나요?
아직 파지 않은 깊이에는 부재를 걸 자리가 없습니다. 굴착과 설치를 번갈아 진행하는 이유가 여기에 있습니다. 순서를 지키는 것 자체가 안전 대책이며, 임의로 여러 단을 먼저 파 내려가는 것은 피해야 합니다.
Q. 지보공은 공사가 끝나면 어떻게 되나요?
가시설이라는 이름 그대로 걷어 냅니다. 지하 구조물이 올라와 벽을 받치는 역할을 넘겨받은 뒤 순서대로 해체하며, 회수한 강재는 정비를 거쳐 다시 쓰이기도 합니다. 벽체는 조건에 따라 뽑아내기도 하고 그대로 두기도 합니다.
Q. 도면에서 무엇부터 보면 되나요?
단면도에서 띠장이 몇 단으로 걸려 있는지, 그리고 각 단이 버팀보인지 앵커인지를 먼저 봅니다. 그다음 평면도에서 모서리부에 사보강재가 들어가 있는지 확인합니다. 이 세 가지만 짚어도 그 현장의 지보공 방식이 대략 읽힙니다.
지보공은 눈에 잘 띄지 않는 구조입니다. 공사가 끝나면 걷어 내기 때문에 완성된 건물에는 흔적이 남지 않습니다. 그러나 굴착이 진행되는 동안에는 벽 뒤의 흙 전체를 이 구조가 감당하고 있습니다.
그래서 도면을 볼 때 부재의 이름보다 힘이 어디로 흘러가는지를 먼저 보시길 권합니다. 경로가 보이면 어느 부재가 왜 그 자리에 있는지, 왜 그 순서로 설치되는지가 함께 읽힙니다.
본 글은 일반적인 공법 이해를 돕기 위한 내용입니다. 실제 적용 기준과 설계값은 현장 조건과 해당 공사의 설계도서에 따릅니다.
