토목 도면 읽는 법, 평면도, 종단면도, 횡단면도

공사 상담을 하다 보면 발주처에서 도면 한 묶음을 건네받을 때가 많습니다. 수십 장이 넘는 종이에 선과 숫자가 빽빽해서, 어디서부터 봐야 할지 막막하다는 말을 자주 듣습니다. 현장에 처음 온 신입 기술자도 같은 자리에서 멈춥니다.

그런데 토목 도면은 생각보다 규칙이 단순합니다. 같은 땅을 위에서 내려다본 그림, 길을 따라 세로로 자른 그림, 길을 가로로 자른 그림 세 가지가 뼈대이고, 나머지 도면은 이 셋을 거들거나 자세히 풀어 놓은 것입니다. 이 글은 평면도, 종단면도, 횡단면도를 무엇부터 어떻게 읽으면 되는지 정리합니다.

30초 요약

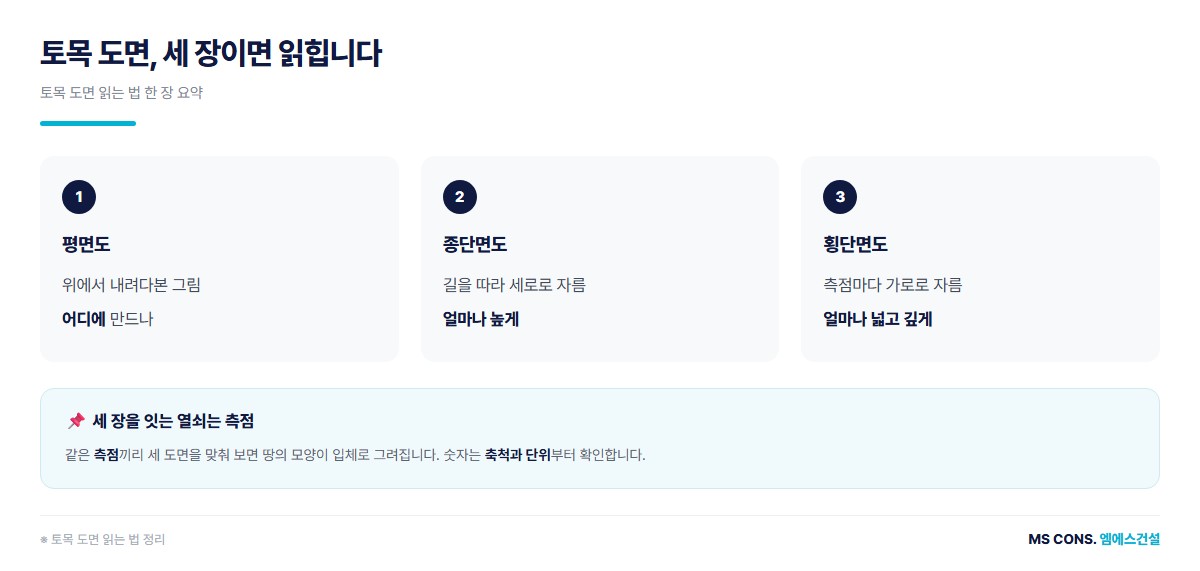

• 토목 도면의 뼈대는 평면도, 종단면도, 횡단면도 세 가지입니다
• 평면도는 어디에, 종단면도는 얼마나 높게, 횡단면도는 얼마나 넓고 깊게를 보여 줍니다
• 세 도면을 잇는 열쇠는 측점입니다. 같은 측점끼리 맞춰 봅니다
• 숫자는 축척과 단위부터 확인하고 읽습니다

이 글에서 다루는 내용

도면 한 벌의 구성 · 평면도 읽는 법 · 종단면도 읽는 법 · 횡단면도 읽는 법 · 세 도면을 한 측점으로 맞추기 · 자주 묻는 질문

도면 한 벌은 무엇으로 묶이나

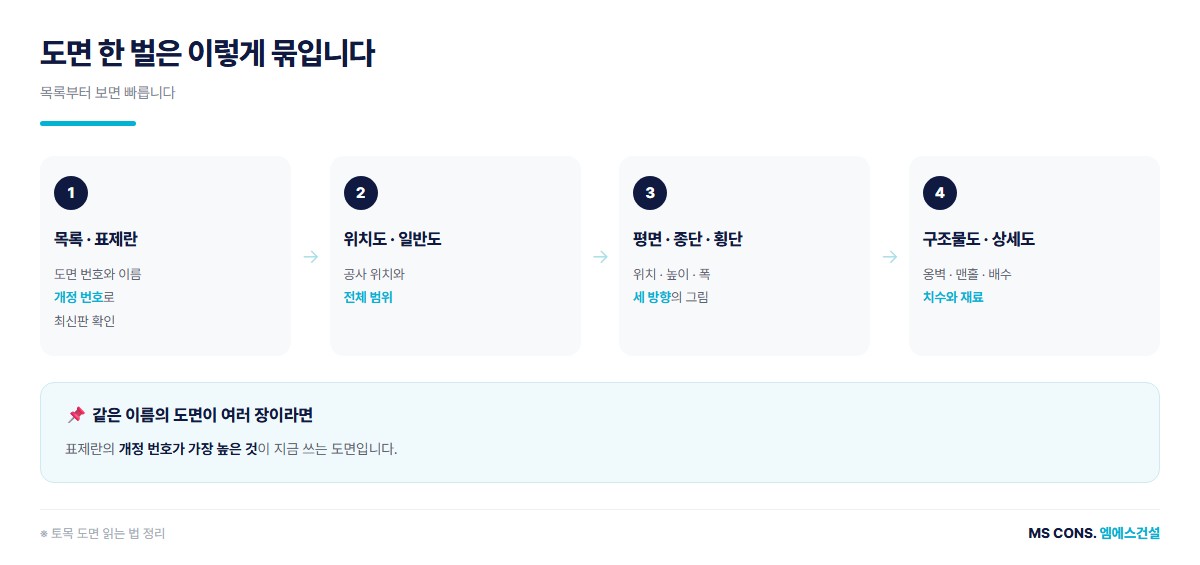

토목 설계도면은 보통 한 권으로 묶여 나옵니다. 맨 앞에는 표지와 도면 목록이 있고, 이어서 공사 위치를 지도 위에 표시한 위치도, 공사 전체를 한 장에 담은 일반도가 나옵니다. 그 뒤로 평면도, 종단면도, 횡단면도가 차례로 이어지고, 옹벽이나 맨홀, 배수 구조물처럼 따로 자세히 그려야 하는 것은 구조물도와 상세도로 뒤에 붙습니다.

처음 받은 도면은 한 장씩 넘기기보다 목록부터 보는 편이 빠릅니다. 목록에는 도면 번호와 이름이 정리돼 있어서, 이 공사에 어떤 종류의 그림이 몇 장 들어 있는지 한눈에 들어옵니다. 도면 번호 앞에 붙은 영문 머리글로 공종을 나누는 경우가 많은데, 머리글을 쓰는 방식은 설계사마다 조금씩 다르니 목록 첫 장의 설명을 따릅니다.

각 도면 오른쪽 아래에는 표제란이 있습니다. 공사명, 도면 이름, 도면 번호, 축척, 작성일과 개정 표시가 들어가는 칸입니다. 같은 이름의 도면이 여러 번 고쳐졌다면 개정 번호가 가장 높은 것이 지금 쓰는 도면이니, 현장에서 펼친 도면이 최신판인지 이 칸으로 먼저 확인합니다.

도면	어떻게 그렸나	무엇을 읽나
평면도	위에서 내려다본 그림	공사 위치와 범위, 중심선과 측점, 구조물 자리
종단면도	중심선을 따라 세로로 자른 그림	지금 땅높이와 계획 높이, 기울기, 깎고 쌓는 높이
횡단면도	측점마다 가로로 자른 그림	폭과 층 구성, 비탈 기울기, 깎고 쌓는 면적
구조물도 · 상세도	부분을 크게 그린 그림	옹벽, 맨홀, 배수 구조물의 치수와 재료

※ 도면 구성과 이름은 발주처와 설계사에 따라 조금씩 다릅니다. 표는 토목 도면에서 흔히 보는 구성을 정리한 것입니다.

평면도, 위에서 내려다본 지도

평면도는 공사할 땅을 하늘에서 내려다본 그림입니다. 도로나 관로라면 가운데를 지나는 중심선이 그려져 있고, 그 선 위에 일정한 간격으로 번호가 찍혀 있습니다. 이 번호가 측점입니다. 도로나 관로 도면에서는 출발점을 0으로 두고 20m마다 번호를 매기는 방식이 흔하고, 그 사이 지점은 «No.3+10.00»처럼 앞 측점에서 몇 m 떨어졌는지로 적습니다.

평면도를 펼치면 네 가지를 먼저 봅니다. 첫째는 방위표입니다. 북쪽이 어느 방향인지 알아야 현장에 서서 도면을 같은 방향으로 돌려 들 수 있습니다. 둘째는 축척입니다. 도로 평면도는 1/1,200처럼 길게 펼치는 축척을 자주 씁니다. 셋째는 범례입니다. 기존 시설물과 새로 만들 시설물, 철거할 시설물을 선의 종류나 색으로 나눠 표시하는데, 그 약속이 범례에 있습니다. 넷째가 측점입니다. 다른 도면으로 넘어갈 때 이 번호를 들고 갑니다.

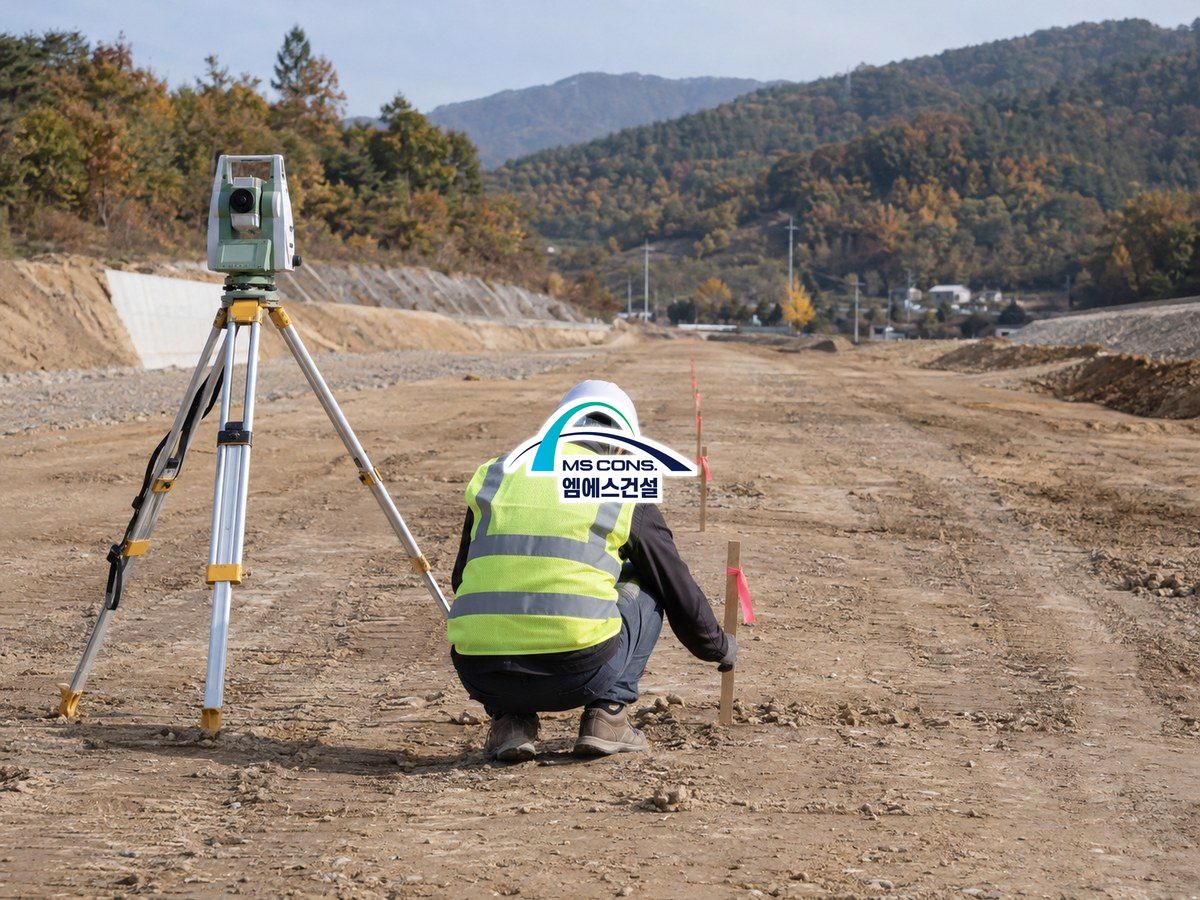

현장에서는 평면도의 측점이 실제 땅 위의 말뚝으로 바뀝니다. 측량으로 중심선과 측점을 땅에 옮겨 박아 두고, 공사하는 사람은 그 말뚝을 보며 위치를 잡습니다. 그래서 측점 번호는 도면과 현장을 잇는 주소라고 보면 됩니다.

⚠ 평면도에서 놓치기 쉬운 것

땅속에 이미 묻혀 있는 관로와 케이블은 점선이나 가는 선으로 표시돼 눈에 잘 안 띕니다. 도면에 표시된 위치도 실제와 어긋날 수 있으니, 굴착 전에는 관리 기관에 매설물 위치를 따로 확인합니다.

종단면도, 길을 따라 세로로 자른 그림

종단면도는 평면도의 중심선을 따라 땅을 세로로 잘라 옆에서 본 그림입니다. 가로축은 측점, 세로축은 높이입니다. 그림 안에는 선이 두 줄 지나갑니다. 하나는 지금 땅의 높이(지반고)를 이은 울퉁불퉁한 선이고, 다른 하나는 공사가 끝난 뒤의 높이(계획고)를 이은 매끈한 선입니다.

두 선을 비교하면 공사의 성격이 보입니다. 계획선이 지금 땅보다 아래에 있으면 그만큼 깎아 내야 하고, 위에 있으면 흙을 쌓아 올려야 합니다. 높이 차이가 크게 벌어지는 구간이 공사가 힘든 구간입니다.

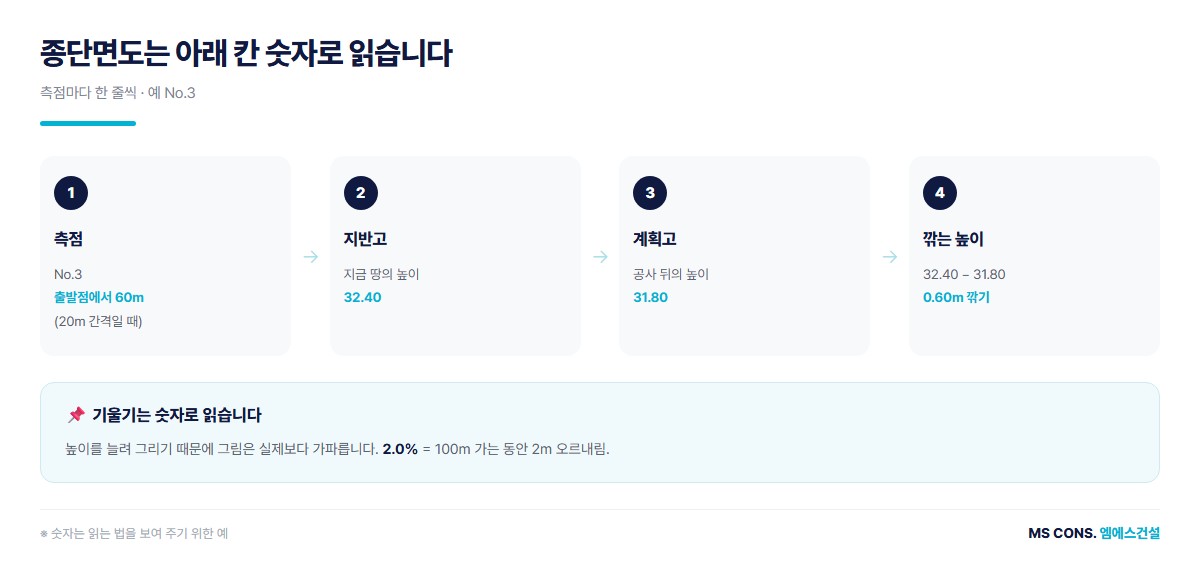

숫자는 그림 아래 칸에 정리돼 있습니다. 측점마다 지반고, 계획고, 깎는 높이와 쌓는 높이가 한 줄씩 적히고, 계획선 위에는 기울기가 «2.0%»처럼 표시됩니다. 2.0%는 100m를 가는 동안 2m가 오르거나 내린다는 뜻입니다. 관로 종단면도라면 관의 바닥 높이와 맨홀 위치, 관의 기울기가 같은 방식으로 적혀 있어서, 물이 어느 쪽으로 흐르는지 이 그림으로 확인합니다.

아래 칸 항목	뜻	읽는 법 (예)
측점	중심선 위의 위치	No.3 = 출발점에서 60m(20m 간격일 때)
지반고	지금 땅의 높이	32.40
계획고	공사 뒤의 높이	31.80
깎는 높이 · 쌓는 높이	두 높이의 차이	32.40 − 31.80 = 0.60 → 0.6m 깎기

※ 숫자는 읽는 법을 보여 주기 위한 예입니다. 높이 단위는 보통 m이고, 항목 이름과 칸 순서는 도면마다 다를 수 있습니다.

종단면도를 처음 보면 경사가 실제보다 훨씬 가파르게 보입니다. 길이 방향과 높이 방향의 축척을 따로 잡아, 높이를 크게 늘려 그리기 때문입니다. 지하매설물 준공도면 기준을 예로 들면 도로법 시행규칙은 종단면도의 축척을 종방향 1/1,200 이상, 횡방향 1/100 이상으로 정해 두었습니다. 그림의 기울기를 눈으로 재지 말고, 반드시 적힌 숫자로 읽습니다.

횡단면도, 길을 가로로 자른 그림

횡단면도는 측점마다 길을 가로로 잘라 앞에서 본 그림입니다. 종단면도가 «얼마나 높게»를 보여 준다면, 횡단면도는 «얼마나 넓고, 무엇이 몇 겹으로 깔리는가»를 보여 줍니다. 도로라면 차로와 길어깨의 폭, 포장 층의 두께, 옆 측구, 양쪽 비탈의 기울기가 한 그림에 들어갑니다.

횡단면도는 두 종류로 나옵니다. 하나는 같은 모양이 되풀이되는 구간을 대표로 그린 표준횡단면도이고, 다른 하나는 측점마다 실제 지형을 넣어 그린 측점별 횡단면도입니다. 앞의 것으로 구조를 이해하고, 뒤의 것으로 그 자리의 실제 모양을 확인합니다.

측점별 횡단면도에는 깎는 부분과 쌓는 부분의 면적이 적혀 있습니다. 이웃한 두 측점의 면적을 더해 반으로 나누고 거리를 곱하면 그 사이의 흙 부피가 나옵니다. 토공 물량이 도면에서 어떻게 계산되는지는 터파기량, 어떻게 계산하나 편에 자세히 정리해 두었습니다.

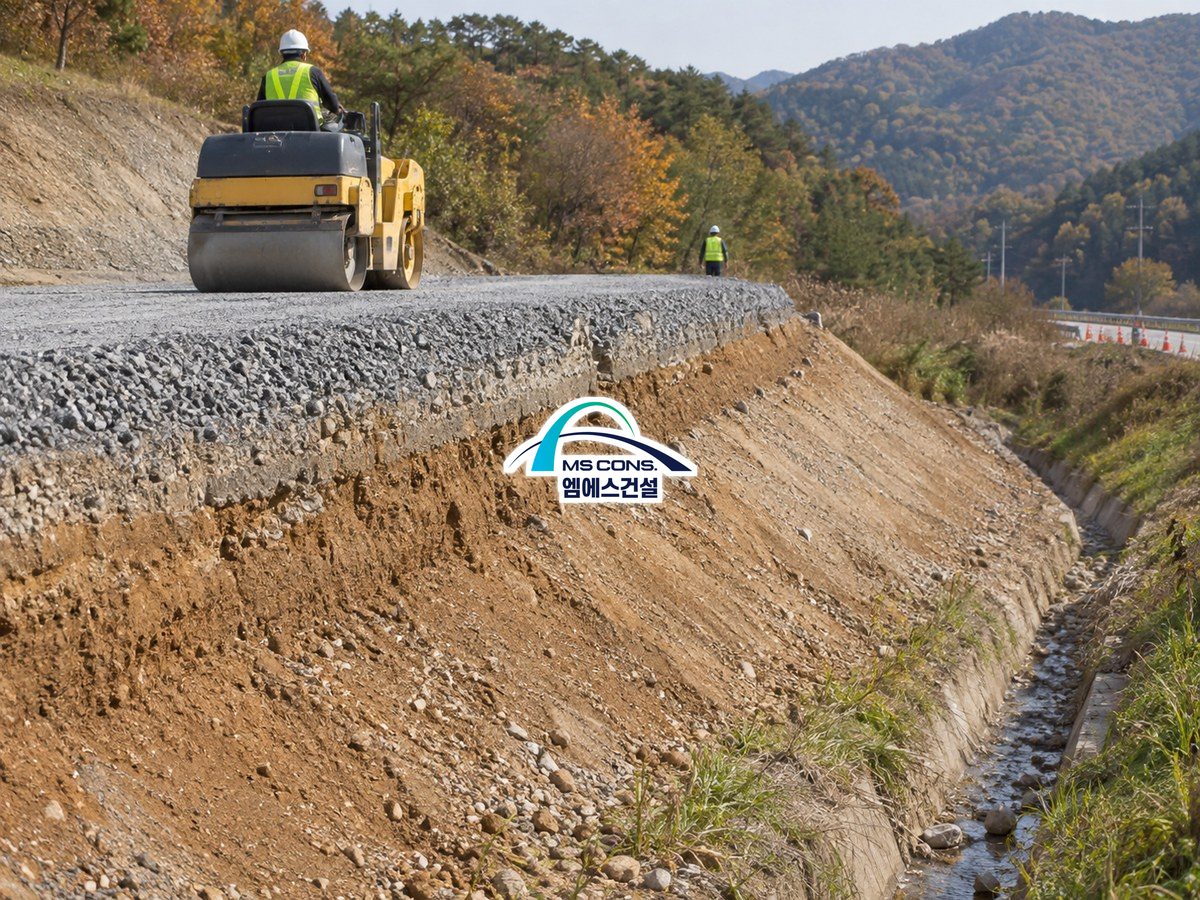

비탈 기울기는 «1:1.5»처럼 적습니다. 높이 1m를 오르는 동안 옆으로 1.5m 나간다는 뜻이어서, 뒤의 숫자가 클수록 완만한 비탈입니다. 이 숫자가 바뀌면 깎는 폭과 들어가는 땅의 범위가 함께 달라지니, 경계에 가까운 구간에서는 특히 눈여겨봅니다.

📌 횡단면도에서 먼저 볼 세 가지

폭 — 차로, 길어깨, 보도가 각각 몇 m인지. 층 — 포장이나 관 기초가 몇 겹이고 각 몇 cm인지. 비탈 — 깎는 쪽과 쌓는 쪽의 기울기가 얼마인지. 이 셋이 표준횡단면도와 측점별 횡단면도에서 서로 맞는지 대조합니다.

세 도면을 한 측점으로 맞춰 보기

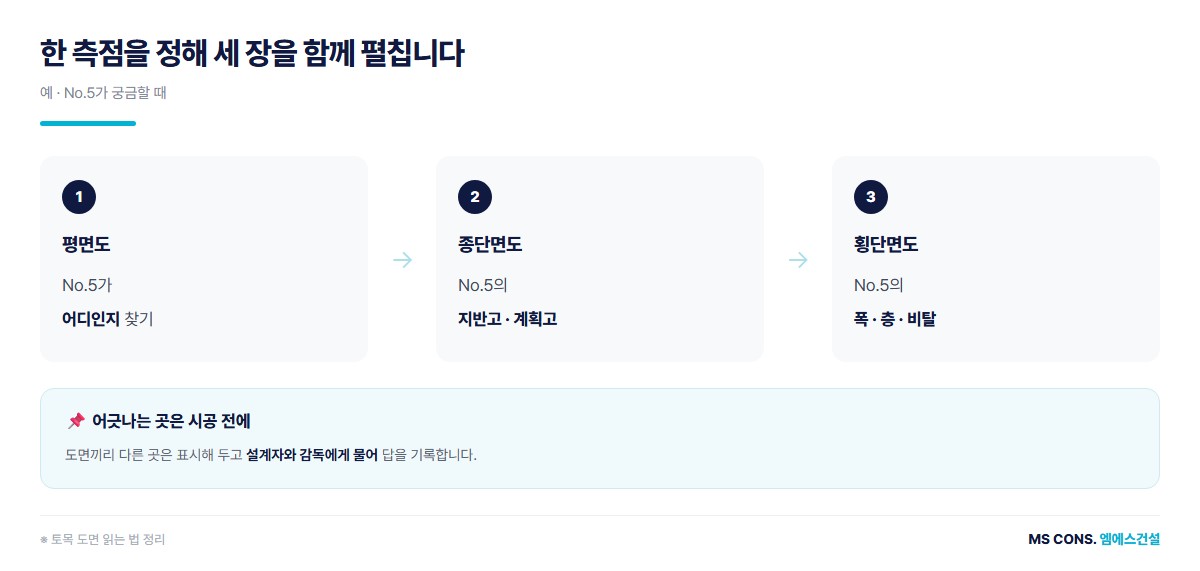

도면을 읽는 요령은 결국 한 측점을 정해 세 장을 함께 펼치는 것입니다. 예를 들어 No.5가 궁금하다면 평면도에서 No.5가 어디인지 찾고, 종단면도에서 No.5의 지반고와 계획고를 읽고, 횡단면도에서 No.5의 폭과 비탈을 봅니다. 같은 자리를 세 방향에서 본 셈이라 머릿속에 땅의 모양이 입체로 그려집니다.

이렇게 맞춰 보다 보면 도면끼리 어긋나는 곳이 보이기도 합니다. 평면도의 구조물 위치와 종단면도의 표시가 다르거나, 표준횡단의 층 두께와 상세도의 치수가 다른 경우입니다. 이런 곳은 시공 전에 설계자와 감독에게 묻고, 답을 받아 기록해 둡니다. 도면에 맞는지 다투는 일은 공사가 끝난 뒤가 아니라 시작하기 전에 정리하는 편이 훨씬 수월합니다.

도면에 다 적히지 않은 것도 있습니다. 재료의 품질이나 시공 방법, 시험 기준은 시방서에 있습니다. 도면이 «무엇을 어디에 얼마나»를 정한다면, 시방서는 «어떻게, 어떤 기준으로»를 정합니다. 시방서를 어디부터 보면 되는지는 토목공사 표준시방서, 어디를 먼저 보나 편에 정리했습니다.

✅ 도면을 처음 받았을 때 하는 순서

목록과 표제란으로 최신판인지 확인 → 위치도와 일반도로 전체 범위 파악 → 평면도에서 측점 확인 → 궁금한 측점의 종단면도와 횡단면도를 나란히 펼쳐 보기 → 어긋나는 곳은 표시해 두고 묻기.

📌 핵심 정리

1. 토목 도면의 뼈대는 평면도, 종단면도, 횡단면도입니다
2. 평면도는 위치와 측점, 종단면도는 높이와 기울기, 횡단면도는 폭과 층, 비탈을 보여 줍니다
3. 세 도면은 같은 측점으로 이어집니다
4. 종단면도는 높이를 늘려 그리니 기울기는 숫자로 읽습니다
5. 도면끼리 어긋나는 곳은 시공 전에 묻고 기록합니다

자주 묻는 질문

Q. 도면의 높이 숫자는 무엇을 기준으로 잰 것인가요?
보통 해수면을 기준으로 한 높이를 씁니다. 현장에서는 공사 전에 기준점을 정해 두고 거기서부터 높이를 옮겨 재기 때문에, 도면 첫 장이나 일반도에 적힌 기준점 설명을 함께 봐 두면 좋습니다.

Q. 도면과 현장이 다르면 어떻게 하나요?
도면대로 밀어붙이지 않고, 다른 내용을 사진과 측량 값으로 남겨 감독과 설계자에게 알립니다. 답을 받은 뒤 시공하고, 그 내용은 설계변경이나 준공도면에 반영합니다.

Q. 종이 도면과 전자 도면 중 무엇을 봐야 하나요?
내용이 같다면 어느 쪽이든 괜찮지만, 개정이 잦은 공사에서는 판이 섞이기 쉽습니다. 어느 쪽이든 표제란의 개정 번호와 날짜가 최신인지 먼저 확인하는 습관이 확실한 방법입니다.

Q. 작은 공사도 종단면도와 횡단면도가 있나요?
규모가 작은 공사는 평면도와 몇 장의 단면도로 끝나기도 합니다. 그래도 높이와 폭을 정하는 그림은 어떤 형태로든 들어 있으니, 이름이 달라도 «세로로 자른 그림»과 «가로로 자른 그림»을 찾아보면 됩니다.

토목 도면은 같은 땅을 세 방향에서 본 그림입니다. 평면도로 위치를 잡고, 종단면도로 높이를 읽고, 횡단면도로 폭과 층을 확인하면, 수십 장짜리 도면 묶음도 한 측점씩 차근차근 풀립니다.
